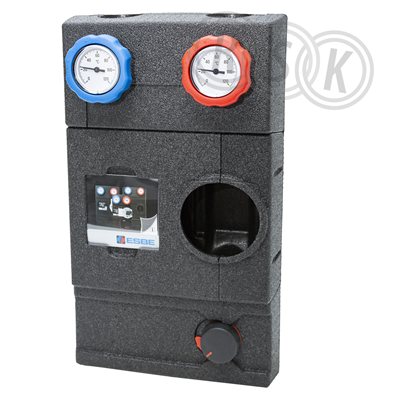

ESBE serie GRF200 är en shuntgrupp som är avsedd för värmekretsar där flödes- och temperaturreglering krävs. Den är utrustad med två avstängningsventiler med termometrar, backventil och högklassigt isolerskal. GRF200 levereras med 3-vägs vridande progressiv shuntventil som säkerställer låg risk för överdimensionering och bästa möjliga reglerprestanda oberoende av flödeshastigheten. ESBE shuntgrupp GRF200 är driftklar för 180 mm pumpar. Det smarta justerbara isolerskalet säkerställer att alla pumptyper isoleras på rätt sätt. Välj den bästa systemregleringen och välj ett av ställdonen eller en av styrenheterna från ESBE-programmet.
ESBE serie GRF200 är en shuntgrupp som är avsedd för värmekretsar där flödes- och temperaturreglering krävs. Den är utrustad med två avstängningsventiler med termometrar, backventil och högklassigt isolerskal. GRF200 levereras med 3-vägs vridande progressiv shuntventil som säkerställer låg risk för överdimensionering och bästa möjliga reglerprestanda oberoende av flödeshastigheten. ESBE shuntgrupp GRF200 är driftklar för 180 mm pumpar. Det smarta justerbara isolerskalet säkerställer att alla pumptyper isoleras på rätt sätt. Välj den bästa systemregleringen och välj ett av ställdonen eller en av styrenheterna från ESBE-programmet.
| RSK-nummer | 4934076 |
|---|---|
| Tillverkarens artikelnummer | 61242100 |
| GTIN | 7330193060974 |
| Produkt | Shuntgrupp |
| Produktnamn | GRF211 |
| Dimension | DN25 |
| Storlek | G1" x G1½" |
| Tryck/Flöde/Temp | PN10, temp 5°C till +100°C |
| Effekt/Eldata | - |
| Funktion | blandningsfunktion |
| Utförande | invändig x utvändig gänga |
|---|---|
| Färg | svart/flerfärgad |
| Ytbehandling | - |
| Material | mässing/stål/flermaterial |
| Standard | EnEV2014, PED2014/68/EU |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/shuntgrupper/grf200 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 61242100 |
|---|
| GTIN | 7330193060974 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/shuntgrupper/grf200 |
|---|
| Material ytterhölje | Plast |
|---|---|
| Material armatur | Mässing |
| Material rörsystem (i enheten) | Stål |
| Anslutning primär | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension primär | 1 1/2" (40) |
| Anslutning sekundär | Invändig gänga G, cylindrisk (ISO 228-1) |
| Dimension sekundär | 1" (25) |
| Anslutning pump | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning pump | 1 1/2" (40) |
| Centrumavstånd anslutningar primär | 125 mm |
| Centrumavstånd anslutningar sekundär | 125 mm |
| Max. arbetstryck | 10 bar |
| Medietemperatur | 5 - 100 °C |
| Typ av temperaturkontroll | Manuell |
| Visningsområde termometer | 0 - 120 °C |
| Lämplig för kyla | Nej |
| Lämplig för värme | Ja |
| Lämplig för glykol | Ja |
| Lämplig för etanol | Ja |
| Modell/Utförande | Shuntad värmekrets |
| Med anslutning för värmemätare | Nej |
| Med värmemätare | Nej |
| Med inbyggd cirkulationspump | Nej |
| Inbyggnadslängd pump | 180 mm |
| Med manometer | Nej |
| Med reglerventil | Ja |
| Med avstängningsventil | Ja |
| Med backventil | Ja |
| Öppningstryck backventil | 0,03 bar |
| Med säkerhetsventil | Nej |
| Med termometer | Ja |
| Med avtappningsventil/-kran | Nej |
| Med ventilmotor | Nej |
| Lämplig för ventilmotor | Ja |
| Med 3-vägsventil | Ja |
| Typ av 3-vägs reglerventil | Blandningsventil |
| Med kulventiler för pump | Ja |
| Dykrör | Ingen |
| Med anslutning för expansionskärl | Nej |
| Automatisk avluftning | Ingen |
| Smutsavskiljare | Ingen |
| Magnetitavskiljare | Ingen |
| Fördelare | Tillval |
| Med termisk isolering | Ja |
| Vägginstallation | Ja |
| Med väggfäste | Ja |
| Med ben/fötter | Nej |
| Bredd | 250 mm |
| Höjd | 429 mm |
| Djup | 134 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 440 | ||
| Bredd (mm) | 275 | ||
| Höjd (mm) | 167 | ||
| Vikt (kg) | 3,913 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4934072.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5492833.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4934076.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4934076.pdf |
