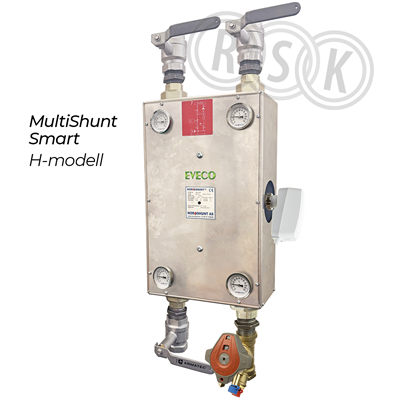

MultiShunt Smart är en serie shuntgrupper med en unik, prefabricerad konstruktion. Smart står för att de är standardiserade och färdigdimensionerade. Styrventilen är en tryckoberoende TA-modulator. Det gör att du inte behöver ta hänsyn till Kvs-värden, vilket förenklar dimensionering och injustering. MS Smart finns för både värme (V) och kyla (K). VH10 är en H-modell, vilket innebär att två rör går rakt uppåt och två nedåt.
MultiShunt Smart är en serie shuntgrupper med en unik, prefabricerad konstruktion. Smart står för att de är standardiserade och färdigdimensionerade. Styrventilen är en tryckoberoende TA-modulator. Det gör att du inte behöver ta hänsyn till Kvs-värden, vilket förenklar dimensionering och injustering. MS Smart finns för både värme (V) och kyla (K). VH10 är en H-modell, vilket innebär att två rör går rakt uppåt och två nedåt.
| RSK-nummer | 4934080 |
|---|---|
| Tillverkarens artikelnummer | MSS-VH10 |
| GTIN | - |
| Produkt | Shunt |
| Produktnamn | MultiShunt Smart |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | PN6 Q=0,005-0,033l/s |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | grå/flerfärgad |
| Ytbehandling | obehandlad |
| Material | stål/aluminium/mässing mm |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.eveco.se/produkt/shuntar/nor-shunt-ms/ |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | MSS-VH10 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://www.eveco.se/produkt/shuntar/nor-shunt-ms/ |
|---|
| Material ytterhölje | Stål |
|---|---|
| Material armatur | Mässing |
| Material rörsystem (i enheten) | Stål |
| Anslutning primär | Utvändig gänga M, metrisk |
| Dimension primär | DN 25 |
| Anslutning sekundär | Utvändig gänga M, metrisk |
| Dimension sekundär | DN 25 |
| Anslutning pump | Utvändig gänga M, metrisk |
| Dimension anslutning pump | DN 25 |
| Centrumavstånd anslutningar primär | 180 mm |
| Centrumavstånd anslutningar sekundär | 180 mm |
| Max. arbetstryck | 6 bar |
| Typ av temperaturkontroll | Termostatisk |
| Väderberoende styrsystem | Nej |
| Visningsområde termometer | 0 - 120 °C |
| Lämplig för kyla | Nej |
| Lämplig för värme | Ja |
| Lämplig för glykol | Ja |
| Lämplig för etanol | Ja |
| Modell/Utförande | Shuntad värmekrets |
| Med inbyggd cirkulationspump | Nej |
| Tvillingpump | Nej |
| Med manometer | Nej |
| Med reglerventil | Ja |
| Med avstängningsventil | Ja |
| Med backventil | Ja |
| Med termometer | Ja |
| Med utetemperaturgivare | Nej |
| Med avtappningsventil/-kran | Nej |
| Med ventilmotor | Ja |
| Lämplig för ventilmotor | Ja |
| Med 3-vägsventil | Nej |
| Med kulventiler för pump | Ja |
| Vägginstallation | Ja |
| Med väggfäste | Ja |
| Med ben/fötter | Ja |
| Bredd | 270 mm |
| Höjd | 460 mm |
| Djup | 120 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 240 | ||
| Bredd (mm) | 600 | ||
| Höjd (mm) | 320 | ||
| Vikt (kg) | 10,6 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_541_4934080.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_541_4934080.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_541_4934080.pdf |
