RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

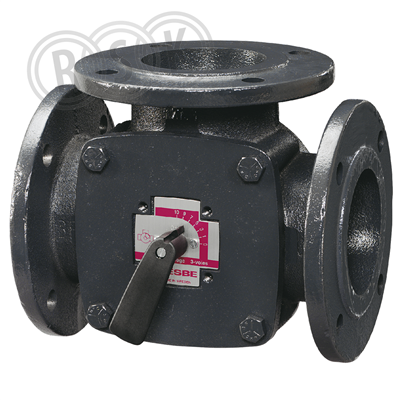

3-vägs shuntventil i gjutjärn med flänsad anslutning avsedd för reglering av värme- eller kylapplikationer. Temperaturområde -10 till +110°C
3-vägs shuntventil i gjutjärn med flänsad anslutning avsedd för reglering av värme- eller kylapplikationer. Temperaturområde -10 till +110°C
| RSK-nummer | 4905246 |
|---|---|
| Tillverkarens artikelnummer | 11101200 |
| GTIN | 7330193020534 |
| Produkt | Shuntventil |
| Produktnamn | 3F 100-225 |
| Dimension | DN100 |
| Storlek | Kvs 225 |
| Tryck/Flöde/Temp | PN6 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 3-vägs, med fläns |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/3f |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 11101200 |
|---|
| GTIN | 7330193020534 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/3f |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 100 |
| Anslutningar | Fläns |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 6 |
| Max. tryckdifferens i öppet läge | 0,5 bar |
| Ytskydd | Belagd |
| Läckageförlust Kvs-värde | 1,5 % |
| Grundkarakteristisk | Linjär |
| Längd anslutning 1 | 66 mm |
| Längd anslutning 2 | 265 mm |
| Längd anslutning 3 | 66 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 265 | ||
| Bredd (mm) | 265 | ||
| Höjd (mm) | 210 | ||
| Vikt (kg) | 21 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905170.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905170.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905170.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00004 v1.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905170.pdf |
| RSK-nummer | 4905246 |
|---|---|
| Tillverkarens artikelnummer | 11101200 |
| GTIN | 7330193020534 |
| Produkt | Shuntventil |
| Produktnamn | 3F 100-225 |
| Dimension | DN100 |
| Storlek | Kvs 225 |
| Tryck/Flöde/Temp | PN6 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 3-vägs, med fläns |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/3f |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 11101200 |
|---|
| GTIN | 7330193020534 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/3f |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 100 |
| Anslutningar | Fläns |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 6 |
| Max. tryckdifferens i öppet läge | 0,5 bar |
| Ytskydd | Belagd |
| Läckageförlust Kvs-värde | 1,5 % |
| Grundkarakteristisk | Linjär |
| Längd anslutning 1 | 66 mm |
| Längd anslutning 2 | 265 mm |
| Längd anslutning 3 | 66 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 265 | ||
| Bredd (mm) | 265 | ||
| Höjd (mm) | 210 | ||
| Vikt (kg) | 21 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905170.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905170.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905170.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00004 v1.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905170.pdf |
|
|
