Avaktiverad 2020-06-08
RSK-nr enhet: ST
Inlagd: 2019-06-19
RSK-nr enhet: ST

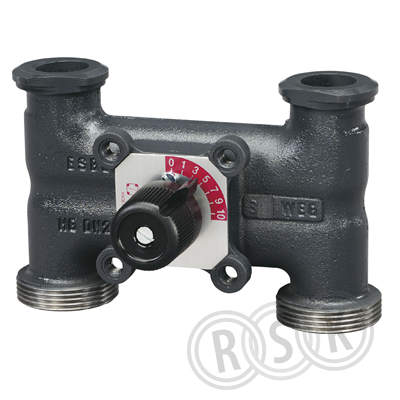

4-vägs shuntventil i gjutjärn med anslutningar i form av ett H med utvändig gänganslutning avsedd för unionskopplingar till radiatorkretsen ochpannkretsen. Temperaturområde -10 till 110°C.
4-vägs shuntventil i gjutjärn med anslutningar i form av ett H med utvändig gänganslutning avsedd för unionskopplingar till radiatorkretsen ochpannkretsen. Temperaturområde -10 till 110°C.
| RSK-nummer | 4905869 |
|---|---|
| Tillverkarens artikelnummer | 11350800 |
| GTIN | 7330193023702 |
| Produkt | Shuntventil |
| Produktnamn | 4HG25-125 |
| Dimension | DN25/G 11/2 |
| Storlek | Kvs10 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 4-vägs, utv g G 11/2/PF 11/2 |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/vridande-ventiler/hg |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 11350800 |
|---|
| GTIN | 7330193023702 |
|---|
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/vridande-ventiler/hg |
|---|
| Materialkvalitet | Övrigt |
|---|---|
| Ytskydd | Belagd |
| Dimension (Nominell diameter) | DN 25 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 3 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 4 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 10 |
| Max. differenstryck vid 20°C | 0,5 bar |
| Genomlopp kik | Övrigt |
| Invändigt foder | Övrigt |
| Längd anslutning 1 | 125 mm |
| Längd anslutning 2 | 125 mm |
| Längd anslutning 3 | 125 mm |
| Längd, anslutning 4 | 125 mm |
| Höjd handtag/spindel | 76 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | kartong/ask | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 182 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 2,11 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905866.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905869.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_218_4905866.pdf |
| RSK-nummer | 4905869 |
|---|---|
| Tillverkarens artikelnummer | 11350800 |
| GTIN | 7330193023702 |
| Produkt | Shuntventil |
| Produktnamn | 4HG25-125 |
| Dimension | DN25/G 11/2 |
| Storlek | Kvs10 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 4-vägs, utv g G 11/2/PF 11/2 |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/vridande-ventiler/hg |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 11350800 |
|---|
| GTIN | 7330193023702 |
|---|
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/vridande-ventiler/hg |
|---|
| Materialkvalitet | Övrigt |
|---|---|
| Ytskydd | Belagd |
| Dimension (Nominell diameter) | DN 25 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 3 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 4 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 10 |
| Max. differenstryck vid 20°C | 0,5 bar |
| Genomlopp kik | Övrigt |
| Invändigt foder | Övrigt |
| Längd anslutning 1 | 125 mm |
| Längd anslutning 2 | 125 mm |
| Längd anslutning 3 | 125 mm |
| Längd, anslutning 4 | 125 mm |
| Höjd handtag/spindel | 76 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | kartong/ask | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 182 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 2,11 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905866.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905869.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_218_4905866.pdf |
|
|
