RSK-nr enhet: ST
Inlagd: 2014-04-25
RSK-nr enhet: ST

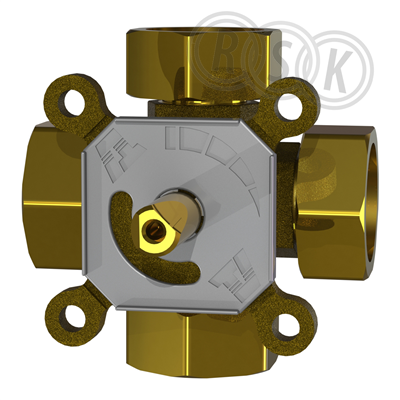

4-vägs bivalent shuntventil i mässing med klämringskoppling. Termoventilers serie TV 4BIV är avsedd för värmereglering av bivalenta anläggningar, vilket betyder att två värmekällor används parallellt eller i serie. Ventilerna går även använda som fördelningsventil till 3 olika energilager. Man kan t.ex. ta ut värme från två olika nivåer i en ackumulatortank eller skicka in värme på 3 olika nivåer för att optimera systemet. Regleringen kan skötas av en ventil och en reglerutrustning, varvid den billigaste energin utnyttjas i första hand. Temperaturområde 0 till +130°C. Lämpligt ställdon för motorisering är t.ex. Thermomatic EC Home, CC eller TVM.
4-vägs bivalent shuntventil i mässing med klämringskoppling. Termoventilers serie TV 4BIV är avsedd för värmereglering av bivalenta anläggningar, vilket betyder att två värmekällor används parallellt eller i serie. Ventilerna går även använda som fördelningsventil till 3 olika energilager. Man kan t.ex. ta ut värme från två olika nivåer i en ackumulatortank eller skicka in värme på 3 olika nivåer för att optimera systemet. Regleringen kan skötas av en ventil och en reglerutrustning, varvid den billigaste energin utnyttjas i första hand. Temperaturområde 0 till +130°C. Lämpligt ställdon för motorisering är t.ex. Thermomatic EC Home, CC eller TVM.
| RSK-nummer | 4905641 |
|---|---|
| Tillverkarens artikelnummer | 15040108 |
| GTIN | - |
| Produkt | Shuntventil |
| Produktnamn | TV 4BIV Cu22 Kvs 4,0 |
| Dimension | 22mm (DN20) |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, Kvs4,0 |
| Effekt/Eldata | - |
| Funktion | 4-vägs, bivalent |
| Utförande | med klämringskoppling |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 15040108 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 125 | ||
| Bredd (mm) | 140 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 0,9 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
