RSK-nr enhet: ST
Inlagd: 2009-01-14
RSK-nr enhet: ST

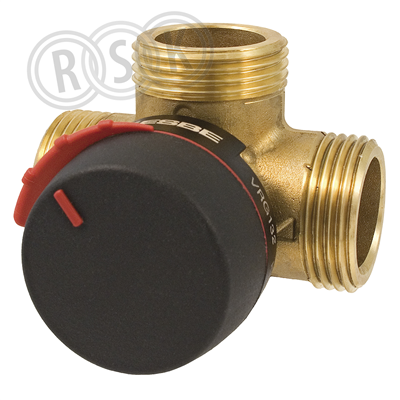

3-vägs shuntventil i avzinkningshärdig mässing med utvändigt gängad anslutning. ESBE shuntventil serie VRG130 är lämplig för såväl blandning som fördelning. Temperaturområde -10 till +130°C. Lämpligt ställdon för motorisering är ESBE serie ARA600.
3-vägs shuntventil i avzinkningshärdig mässing med utvändigt gängad anslutning. ESBE shuntventil serie VRG130 är lämplig för såväl blandning som fördelning. Temperaturområde -10 till +130°C. Lämpligt ställdon för motorisering är ESBE serie ARA600.
| RSK-nummer | 4905507 |
|---|---|
| Tillverkarens artikelnummer | 11603700 |
| GTIN | 7330193039888 |
| Produkt | Shuntventil |
| Produktnamn | VRG132 |
| Dimension | DN50 |
| Storlek | Kvs 40 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 3-vägs, utvändig gänga G2 1/4" |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing DZR |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/vrg130 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 11603700 |
|---|
| GTIN | 7330193039888 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/vrg130 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 50 |
| Anslutningar | Utvändig gänga |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 10 |
| Max. tryckdifferens i öppet läge | 1 bar |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0,05 % |
| Grundkarakteristisk | Linjär |
| Läckageförlust bypass kvs-värde | 0,05 % |
| Grundkarakteristisk för bypass | Kvadratisk |
| Med T-stycke för 4-vägsanslutning | Nej |
| Längd anslutning 1 | 30 mm |
| Bygglängd anslutning 1 (Z1) | 60 mm |
| Längd anslutning 2 | 120 mm |
| Bygglängd anslutning 2 (Z2) | 60 mm |
| Längd anslutning 3 | 30 mm |
| Bygglängd anslutning 3 (Z3) | 60 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 125 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 2,3 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4905428.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4905428.pdf |
| Film | https://www.youtube.com/watch?v=GRop5Tl9t_g |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905459.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00001 v1.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4905428.pdf |
