Avaktiverad 2021-12-31
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2013-08-26
RSK-nr enhet: ST

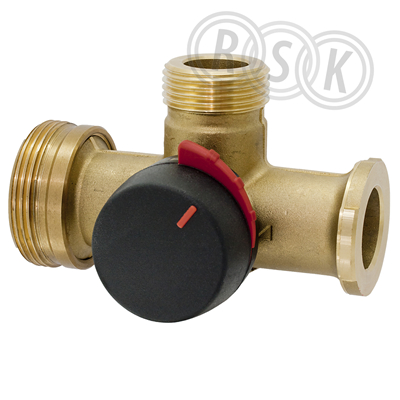

3-vägs shuntventil i speciella mässingslegeringar lämpliga för användning i värme- och kyl-applikationer. Temperaturområde -10 till +110°C, temporärt +130°C.
3-vägs shuntventil i speciella mässingslegeringar lämpliga för användning i värme- och kyl-applikationer. Temperaturområde -10 till +110°C, temporärt +130°C.
| RSK-nummer | 4905618 |
|---|---|
| Tillverkarens artikelnummer | 11604500 |
| GTIN | 7330193046152 |
| Produkt | Shuntventil |
| Produktnamn | VRG139 |
| Dimension | DN40 x G40 x G25 (DN20) |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +110°C, Kvs6,3 |
| Effekt/Eldata | - |
| Funktion | 3-vägs |
| Utförande | fläns x utvändiga gängor |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | PED97/23/EC artikel 3.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/vrg130 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 11604500 |
|---|
| GTIN | 7330193046152 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-ventiler/vrg130 |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Dimension (Nominell diameter) | DN 20 |
| Anslutningar | Övrigt |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 10 |
| Max. tryckdifferens i öppet läge | 1 bar |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0,05 % |
| Grundkarakteristisk | Linjär |
| Längd anslutning 1 | 23,75 mm |
| Längd anslutning 2 | 112 mm |
| Längd anslutning 3 | 23,75 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 113 | ||
| Bredd (mm) | 98 | ||
| Höjd (mm) | 115 | ||
| Vikt (kg) | 0,86 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/mont_218_4905617_gruppfil.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_218_4905617_gruppfil.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4905459.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00001 v1.pdf |
