RSK-nr enhet: ST
Inlagd: 2019-12-11
RSK-nr enhet: ST

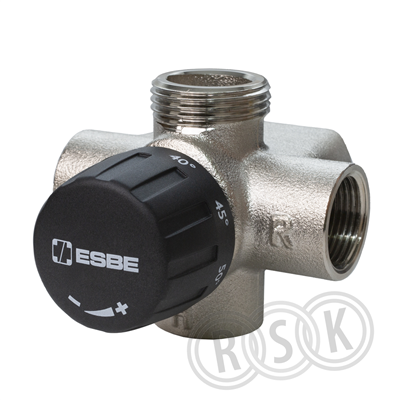

Blandningsventil serie VTG140 är förstahandsvalet för golvvärmesystem. Ventilen erbjuder en skållningssäker funktion vilket är viktigt för att skydda golvvärmerören och golvbeläggningen mot okontrollerade ökningar av temperaturen. Max. differenstryck 0,1MPa. Max.kontinuerlig driftstemperatur 95°C, kortvarigt 100°C. Min. mediatemperatur 0°C.
Blandningsventil serie VTG140 är förstahandsvalet för golvvärmesystem. Ventilen erbjuder en skållningssäker funktion vilket är viktigt för att skydda golvvärmerören och golvbeläggningen mot okontrollerade ökningar av temperaturen. Max. differenstryck 0,1MPa. Max.kontinuerlig driftstemperatur 95°C, kortvarigt 100°C. Min. mediatemperatur 0°C.
| RSK-nummer | 4927890 |
|---|---|
| Tillverkarens artikelnummer | 31810100 |
| GTIN | 7330193055956 |
| Produkt | Blandningsventil |
| Produktnamn | VTG141 |
| Dimension | Rp20 x G25 |
| Storlek | Kvs 3,4 |
| Tryck/Flöde/Temp | PN10, +20 till +45°C, Kvs3,4 |
| Effekt/Eldata | - |
| Funktion | golvvärme, radiatorvärme |
| Utförande | invändig + utvändig gänga |
|---|---|
| Färg | mässing/svart |
| Ytbehandling | förnicklad |
| Material | mässing DZR/flermaterial |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/blandningsventiler/vtg140 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 31810100 |
|---|
| GTIN | 7330193055956 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/blandningsventiler/vtg140 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 20 |
| Utvändig rördiameter alla anslutningar | 19 mm |
| Anslutningar | Invändig gänga |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 10 |
| Max. tryckdifferens i öppet läge | 1 bar |
| Medietemperatur (kontinuerlig) | 0 - 95 °C |
| Ytskydd | Obehandlad |
| Längd anslutning 1 | 42 mm |
| Längd anslutning 2 | 46 mm |
| Längd anslutning 3 | 42 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 112 | ||
| Bredd (mm) | 104 | ||
| Höjd (mm) | 97 | ||
| Vikt (kg) | 0,79 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4927890.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4927890.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4927890.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4927890.pdf |
