RSK-nr enhet: ST
Inlagd: 2017-10-23
RSK-nr enhet: ST

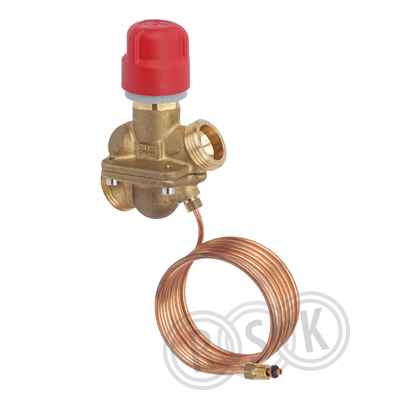

För horisontella golvvärmesystem. Arbetsområde 28-400 kPa Maxflödesbegränsning direkt på ventilen. Möjlighet att montera ställdon på ventilen för zon-reglering Ventilen har inga mätuttag Kan användas som en "mini ASV" för små grenar. Ingen partnerventil krävs. Monteras i tillopp. Impulsledning och 3/8 nippel ingår i förpackningen.
För horisontella golvvärmesystem. Arbetsområde 28-400 kPa Maxflödesbegränsning direkt på ventilen. Möjlighet att montera ställdon på ventilen för zon-reglering Ventilen har inga mätuttag Kan användas som en "mini ASV" för små grenar. Ingen partnerventil krävs. Monteras i tillopp. Impulsledning och 3/8 nippel ingår i förpackningen.
| RSK-nummer | 5401008 |
|---|---|
| Tillverkarens artikelnummer | 003Z1412 |
| GTIN | 5710104083711 |
| Produkt | Zonventil |
| Produktnamn | AB-PM |
| Dimension | G20 (DN15) |
| Storlek | - |
| Tryck/Flöde/Temp | 28 kPa starttryck |
| Effekt/Eldata | - |
| Funktion | fast 20 kPa |
| Utförande | utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | maxflöde 300 l/h |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z1412&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z1412 |
|---|
| GTIN | 5710104083711 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z1412&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 15 |
| Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0,06 - 0,3 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 28 kPa |
| Max. tryckdifferens | 400 kPa |
| Anslutning reglerenhet | M30x1,5 |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Med mätnippel | Nej |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Längd | 65 mm |
| Höjd | 79 mm |
| Inställningsmetod via NFC (Near Field Communication) | Nej |
| Inställningsmetod direkt på produkt | Ja |
| Inställningsmetod via manuellt programmeringsverktyg | Nej |
| Inställningsmetod via PC-verktyg | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104083711 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 145 | ||
| Bredd (mm) | 95 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 0,6 | ||
Mellan |
|||
| Antal i FP | 8 | ||
| GTIN FP | 5710104084008 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5710104083711 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 8 | ||
| Djup (mm) | 400 | ||
| Bredd (mm) | 295 | ||
| Höjd (mm) | 115 | ||
| Vikt (kg) | 5,1 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5401007.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401008.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
