Avaktiverad 2021-01-12
RSK-nr enhet: ST
Inlagd: 2017-10-23
RSK-nr enhet: ST

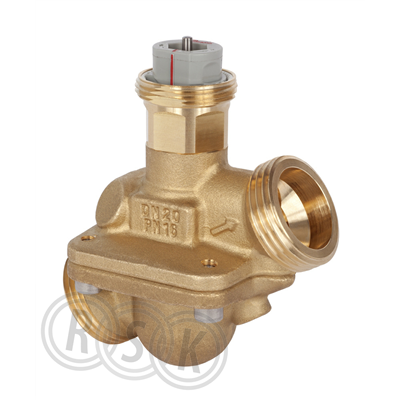

Automatisk flödesbegränsare med utv gänga 3/4", utan mätnipplar. Max inställning flöde 1135 l/h. Medietemp -10 - +120° C. Ventilen kräver ett minsta tryckfall om 35 kPa för att garantera inställt flöde AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning.Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.
Automatisk flödesbegränsare med utv gänga 3/4", utan mätnipplar. Max inställning flöde 1135 l/h. Medietemp -10 - +120° C. Ventilen kräver ett minsta tryckfall om 35 kPa för att garantera inställt flöde AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning.Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.
| RSK-nummer | 5401026 |
|---|---|
| Tillverkarens artikelnummer | 003Z1222 |
| GTIN | 5710104092065 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM 15 HF |
| Dimension | DN15HF |
| Storlek | - |
| Tryck/Flöde/Temp | 1135l/h |
| Effekt/Eldata | - |
| Funktion | PIBCV 35-600 kPa |
| Utförande | utan mätnipplar |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z1222 |
|---|
| GTIN | 5710104092065 |
|---|
| Tillverkarens produktsida | - |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 35 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | M30x1,5 |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 4 mm |
| Med mätnippel | Nej |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 65 mm |
| Höjd | 127 mm |
| Inställningsmetod direkt på produkt | Ja |
| Inställningsmetod via manuellt programmeringsverktyg | Nej |
| Inställningsmetod via PC-verktyg | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104092065 | ||
| Förpackningstyp | kartong/ask | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 100 | ||
| Bredd (mm) | 94 | ||
| Höjd (mm) | 94 | ||
| Vikt (kg) | 0,49 | ||
Mellan |
|||
| Antal i FP | 12 | ||
| GTIN FP | 5710104092072 | ||
| Förpackningstyp | kartong/ask | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5710104092065 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 12 | ||
| Djup (mm) | 400 | ||
| Bredd (mm) | 290 | ||
| Höjd (mm) | 115 | ||
| Vikt (kg) | 5,766 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401026.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
