RSK-nr enhet: ST
Inlagd: 2026-05-20
RSK-nr enhet: ST

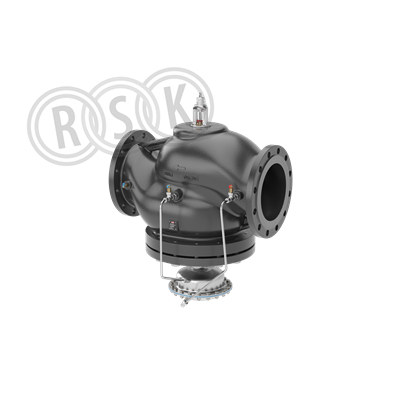

PICV (Pressure independent control valve) Automatisk flödesbegränsare med flänsanslutning DN250, med mätnipplar. Max inställning flöde 380 000 l/h. Medietemp 2 +120° C. För mediatemperaturer ner till -10 krävs spindelvärmare, Danfoss nr 003Z7291. Inställningsområde 40-100% av max. Om ventilen enbart skall reglera ett max-flöde utan ställdon behövs en spindeladapter, 003Z0697 för att hålla ventilen öppen.
PICV (Pressure independent control valve) Automatisk flödesbegränsare med flänsanslutning DN250, med mätnipplar. Max inställning flöde 380 000 l/h. Medietemp 2 +120° C. För mediatemperaturer ner till -10 krävs spindelvärmare, Danfoss nr 003Z7291. Inställningsområde 40-100% av max. Om ventilen enbart skall reglera ett max-flöde utan ställdon behövs en spindeladapter, 003Z0697 för att hålla ventilen öppen.
| RSK-nummer | 4937078 |
|---|---|
| Tillverkarens artikelnummer | 003Z0728 |
| GTIN | 5715255139539 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM |
| Dimension | DN250 |
| Storlek | - |
| Tryck/Flöde/Temp | max 380 000 l/h |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | med mätnipplar |
|---|---|
| Färg | grå |
| Ytbehandling | - |
| Material | gjutjärn EN-GJL-250 (GG25) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z0728 |
|---|
| GTIN | 5715255139539 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Dimension (Nominell diameter) | DN 250 |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 152 - 380 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 40 kPa |
| Max. tryckdifferens | 800 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Slaglängd | 39 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Längd | 730 mm |
| Bygglängd | 730 mm |
| Höjd | 555 mm |
| Inställningsmetod direkt på produkt | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5715255139539 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 795 | ||
| Bredd (mm) | 1195 | ||
| Höjd (mm) | 520 | ||
| Vikt (kg) | 272 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Data Act | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| RSK-nummer | 4937078 |
|---|---|
| Tillverkarens artikelnummer | 003Z0728 |
| GTIN | 5715255139539 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM |
| Dimension | DN250 |
| Storlek | - |
| Tryck/Flöde/Temp | max 380 000 l/h |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | med mätnipplar |
|---|---|
| Färg | grå |
| Ytbehandling | - |
| Material | gjutjärn EN-GJL-250 (GG25) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z0728 |
|---|
| GTIN | 5715255139539 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Dimension (Nominell diameter) | DN 250 |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 152 - 380 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 40 kPa |
| Max. tryckdifferens | 800 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Slaglängd | 39 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Längd | 730 mm |
| Bygglängd | 730 mm |
| Höjd | 555 mm |
| Inställningsmetod direkt på produkt | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5715255139539 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 795 | ||
| Bredd (mm) | 1195 | ||
| Höjd (mm) | 520 | ||
| Vikt (kg) | 272 | ||
