RSK-nr enhet: ST
Inlagd: 2017-07-07
RSK-nr enhet: ST

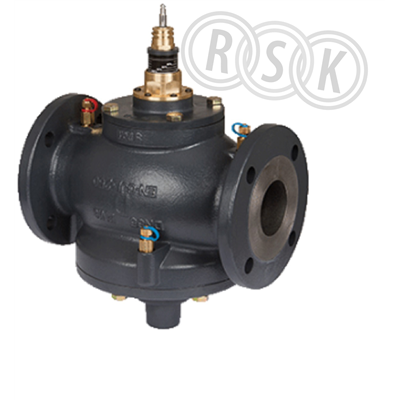

PIBCV (Pressure independent balancing and control valve) Automatisk flödesbegränsare med flänsanslutning DN65, med mätnipplar. Max inställning flöde 20 000 l/h. Medietemp -10 - +120° C. Inställningsområde 40-100% av max. Ventilen är avsedd för drift med ställdon. Om ventilen enbart skall reglera ett max-flöde utan ställdon behövs en spindeladapter, 003Z0695 för att hålla ventilen öppen.
PIBCV (Pressure independent balancing and control valve) Automatisk flödesbegränsare med flänsanslutning DN65, med mätnipplar. Max inställning flöde 20 000 l/h. Medietemp -10 - +120° C. Inställningsområde 40-100% av max. Ventilen är avsedd för drift med ställdon. Om ventilen enbart skall reglera ett max-flöde utan ställdon behövs en spindeladapter, 003Z0695 för att hålla ventilen öppen.
| RSK-nummer | 5400991 |
|---|---|
| Tillverkarens artikelnummer | 003Z0773 |
| GTIN | 5710104034089 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM |
| Dimension | DN65 |
| Storlek | - |
| Tryck/Flöde/Temp | max 20 000 l/h |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | med mätnipplar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gråjärn EN-GJL-250 |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0773&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z0773 |
|---|
| GTIN | 5710104034089 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0773&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 8 - 20 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 30 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 15 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 290 mm |
| Bygglängd | 290 mm |
| Höjd | 502 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104034089 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 600 | ||
| Bredd (mm) | 400 | ||
| Höjd (mm) | 370 | ||
| Vikt (kg) | 38,9 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5400991.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5400991.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_22_5400991.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_22_5400991.pdf |
| RSK-nummer | 5400991 |
|---|---|
| Tillverkarens artikelnummer | 003Z0773 |
| GTIN | 5710104034089 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM |
| Dimension | DN65 |
| Storlek | - |
| Tryck/Flöde/Temp | max 20 000 l/h |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | med mätnipplar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gråjärn EN-GJL-250 |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0773&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z0773 |
|---|
| GTIN | 5710104034089 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0773&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 8 - 20 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 30 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 15 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 290 mm |
| Bygglängd | 290 mm |
| Höjd | 502 mm |
