RSK-nr enhet: ST
Inlagd: 2017-07-07
RSK-nr enhet: ST

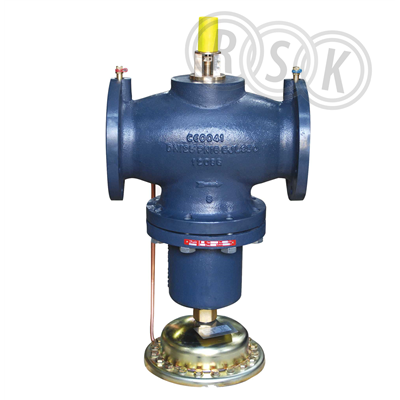

PIBCV (Pressure independent balancing and control valve) Automatisk flödesbegränsare med flänsanslutning DN125, med mätnipplar. Max inställning flöde 110 000 l/h. Medietemp -10 - +120° C. Inställningsområde 40-110% av max.Om ventilen enbart skall reglera ett max-flöde utan ställdon behövs en spindeladapter, 003Z0696 för att hålla ventilen öppen.
PIBCV (Pressure independent balancing and control valve) Automatisk flödesbegränsare med flänsanslutning DN125, med mätnipplar. Max inställning flöde 110 000 l/h. Medietemp -10 - +120° C. Inställningsområde 40-110% av max.Om ventilen enbart skall reglera ett max-flöde utan ställdon behövs en spindeladapter, 003Z0696 för att hålla ventilen öppen.
| RSK-nummer | 5400995 |
|---|---|
| Tillverkarens artikelnummer | 003Z0715 |
| GTIN | 5702425082115 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM |
| Dimension | DN125HF |
| Storlek | - |
| Tryck/Flöde/Temp | max 110 000 l/h |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | med mätnipplar |
|---|---|
| Färg | blå |
| Ytbehandling | - |
| Material | gjutjärn EN-GJL-250 |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0715&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z0715 |
|---|
| GTIN | 5702425082115 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0715&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 60 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 30 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 400 mm |
| Bygglängd | 400 mm |
| Höjd | 983 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702425082115 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 800 | ||
| Bredd (mm) | 1200 | ||
| Höjd (mm) | 690 | ||
| Vikt (kg) | 124,1 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5400995.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5400995.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5400995.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_22_5400995.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
