RSK-nr enhet: ST
Inlagd: 2022-02-28
RSK-nr enhet: ST

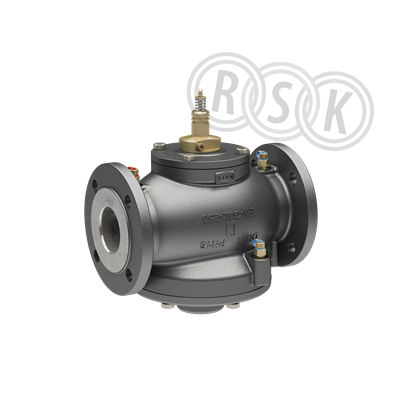

PICV (Pressure independent control valve) Med yttre NO-fjäder speciellt anpassad för det digitala ställdonet Novocon M. Automatisk flödesbegränsare med flänsanslutning DN80, med mätnipplar. Max flöde 28 000 l/h. Medietemp -10 - +120° C. Inställningsområde 40-100% av max. Ventilen är avsedd för drift med ställdon Novocon M, flödesbegränsning sker digitalt via ställdonet.
PICV (Pressure independent control valve) Med yttre NO-fjäder speciellt anpassad för det digitala ställdonet Novocon M. Automatisk flödesbegränsare med flänsanslutning DN80, med mätnipplar. Max flöde 28 000 l/h. Medietemp -10 - +120° C. Inställningsområde 40-100% av max. Ventilen är avsedd för drift med ställdon Novocon M, flödesbegränsning sker digitalt via ställdonet.
| RSK-nummer | 5401116 |
|---|---|
| Tillverkarens artikelnummer | 003Z1774 |
| GTIN | 5714279003918 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM |
| Dimension | DN80 |
| Storlek | - |
| Tryck/Flöde/Temp | max 28000 l/h |
| Effekt/Eldata | - |
| Funktion | PICV för Novocon M |
| Utförande | flänsad, med mätnipplar |
|---|---|
| Färg | gråsvart |
| Ytbehandling | - |
| Material | gråjärn EN-GJL-250 |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z1774 |
|---|
| GTIN | 5714279003918 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Dimension (Nominell diameter) | DN 80 |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 11,2 - 28 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 30 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 15 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 310 mm |
| Bygglängd | 310 mm |
| Höjd | 190 mm |
| Inställningsmetod direkt på produkt | Nej |
| Inställningsmetod via manuellt programmeringsverktyg | Ja |
| Inställningsmetod via PC-verktyg | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5714279003918 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 595 | ||
| Bredd (mm) | 395 | ||
| Höjd (mm) | 355 | ||
| Vikt (kg) | 44 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401116.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_5401116.pdf |
