Avaktiverad 2018-03-07
RSK-nr enhet: ST
Inlagd: 2006-12-06
RSK-nr enhet: ST

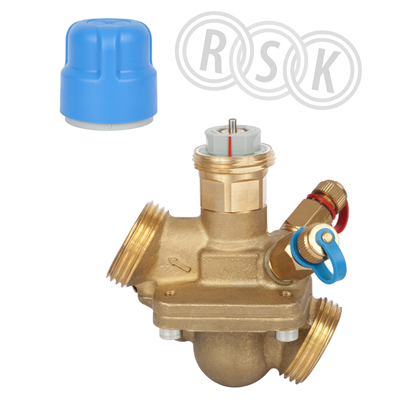

Automatisk flödesbegränsare med utv gänga 1/2", med mätnipplar. Max inställning flöde 150 l/h. Medietemp -10 - +120° C. Differenstryck 0,1 - 1,5 bar. Möljigt att höja maximalt flöde till 180l/h med minsta starttrtck 18kPa
Automatisk flödesbegränsare med utv gänga 1/2", med mätnipplar. Max inställning flöde 150 l/h. Medietemp -10 - +120° C. Differenstryck 0,1 - 1,5 bar. Möljigt att höja maximalt flöde till 180l/h med minsta starttrtck 18kPa
| RSK-nummer | 5406817 |
|---|---|
| Tillverkarens artikelnummer | 003Z0261 |
| GTIN | 5702421547854 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM |
| Dimension | R10 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | differnstryckområde 16-400kPa |
| Funktion | 150l/h, lågflödesversion |
| Utförande | med mätnipplar |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | www.heating.danfoss.se |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z0261 |
|---|
| GTIN | 5702421547854 |
|---|
| Tillverkarens produktsida | www.heating.danfoss.se |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0,03 - 0,18 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 16 kPa |
| Max. tryckdifferens | 400 kPa |
| Anslutning reglerenhet | M30x1,5 |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 2,25 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 53 mm |
| Höjd | 89 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104030029 | ||
| Förpackningstyp | kartong/ask | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 97 | ||
| Bredd (mm) | 95 | ||
| Höjd (mm) | 98 | ||
| Vikt (kg) | 0,415 | ||
Mellan |
|||
| Antal i FP | 12 | ||
| GTIN FP | 5710104030036 | ||
| Förpackningstyp | kartong/ask | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5710104030029 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 12 | ||
| Djup (mm) | 400 | ||
| Bredd (mm) | 291 | ||
| Höjd (mm) | 112 | ||
| Vikt (kg) | 4,776 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5406817.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5406817.pdf |
