RSK-nr enhet: ST
Inlagd: 2022-02-28
RSK-nr enhet: ST

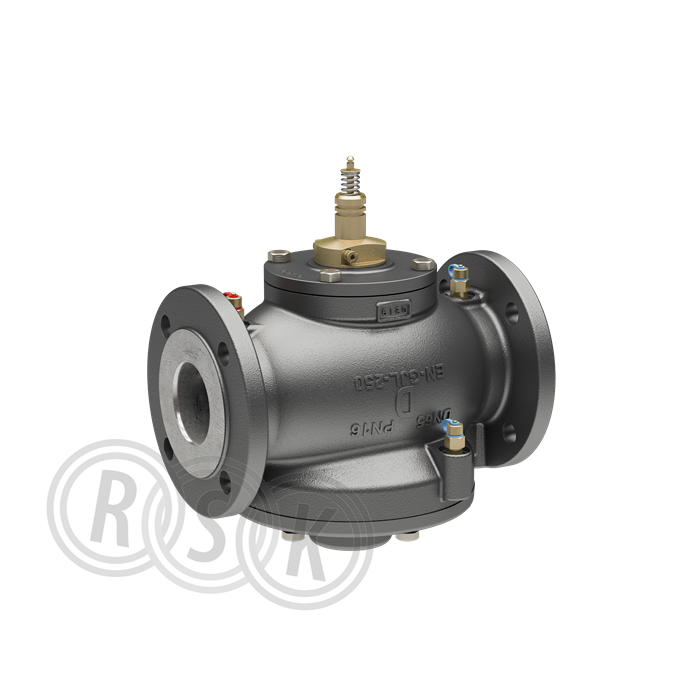

Automatisk flödesbegränsare PICV, AB-QM med mätnipplar. Med yttre NO-fjäder speciellt anpassad för det digitala ställdonet Novocon M. Tryckområde 60-600 kPa. Ventilen kräver minst 60 kPa tryckfall över ventilen för att garantera flöde. Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.Ventilen är avsedd för drift med ställdon Novocon M, flödesbegränsning sker digitalt via ställdonet.
Automatisk flödesbegränsare PICV, AB-QM med mätnipplar. Med yttre NO-fjäder speciellt anpassad för det digitala ställdonet Novocon M. Tryckområde 60-600 kPa. Ventilen kräver minst 60 kPa tryckfall över ventilen för att garantera flöde. Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.Ventilen är avsedd för drift med ställdon Novocon M, flödesbegränsning sker digitalt via ställdonet.
| RSK-nummer | 5401115 |
|---|---|
| Tillverkarens artikelnummer | 003Z1793 |
| GTIN | 5714279003895 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM 65HF |
| Dimension | DN65 |
| Storlek | - |
| Tryck/Flöde/Temp | max 25000 l/h |
| Effekt/Eldata | - |
| Funktion | PICV för Novocon M |
| Utförande | flänsad, med mätnipplar |
|---|---|
| Färg | gråsvart |
| Ytbehandling | - |
| Material | gråjärn EN-GJL-250 |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z1793 |
|---|
| GTIN | 5714279003895 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Dimension (Nominell diameter) | DN 65 |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 10 - 25 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 60 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 15 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 290 mm |
| Bygglängd | 290 mm |
| Höjd | 187 mm |
| Inställningsmetod direkt på produkt | Nej |
| Inställningsmetod via manuellt programmeringsverktyg | Ja |
| Inställningsmetod via PC-verktyg | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5714279003895 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 590 | ||
| Bredd (mm) | 400 | ||
| Höjd (mm) | 350 | ||
| Vikt (kg) | 43 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401115.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_5401115.pdf |
