Avaktiverad 2023-02-14
RSK-nr enhet: ST
Inlagd: 2018-03-02
RSK-nr enhet: ST

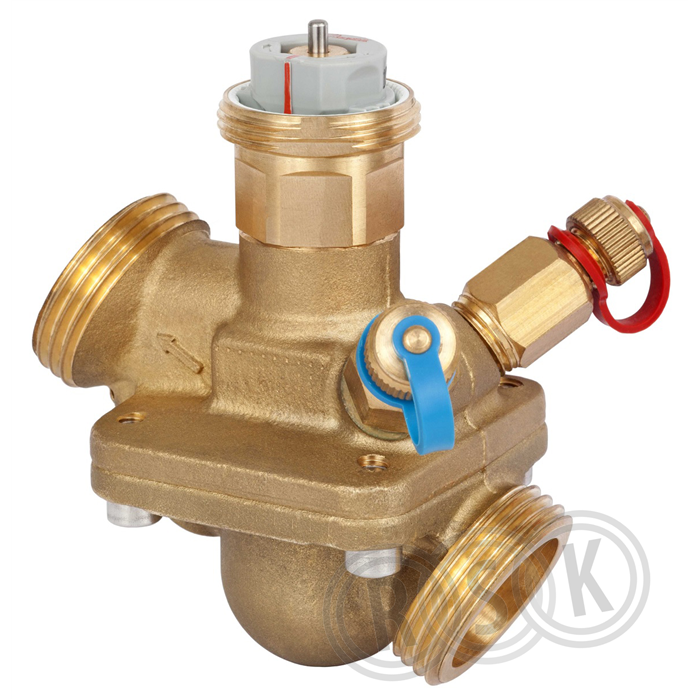

Automatisk flödesbegränsare med utv gänga 1", med mätnipplar. Max inställning flöde 1700 l/h. Medietemp -10 - +120° C. Möjligt att höja max-flöde till 1870 l/h med minsta differenstryck om 25 kPa. AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning.Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.
Automatisk flödesbegränsare med utv gänga 1", med mätnipplar. Max inställning flöde 1700 l/h. Medietemp -10 - +120° C. Möjligt att höja max-flöde till 1870 l/h med minsta differenstryck om 25 kPa. AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning.Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.
| RSK-nummer | 5401068 |
|---|---|
| Tillverkarens artikelnummer | 003Z1214 |
| GTIN | 5710104029948 |
| Produkt | Styrventil |
| Produktnamn | AB-QM DN25 |
| Dimension | DN25 |
| Storlek | R32 |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | tryckområde 20-600 kPa |
| Funktion | 1700 l/h |
| Utförande | med mätnipplar |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | Avzinkningsfri mässing |
| Standard | - |
| Övrig info | PIBCV |
| Tillverkarens produktsida | https://store.danfoss.com/se/sv/Climate-Solutions-f%C3%B6r-heating/Hydronisk-injustering-och-styrning/Tryckoberoende-balanserings--och-reglerventiler/AB-QM/AB-QM-ventiler/AB-QM%2C-DN-25%2C-Med-testpluggar%2C-Utv%C3%A4ndig-g%C3%A4nga/p/003Z1214 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z1214 |
|---|
| GTIN | 5710104029948 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 25 |
| Anslutningar | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0,34 - 1,7 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 20 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | M30x1,5 |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 4,5 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 104 mm |
| Höjd | 124 mm |
| Inställningsmetod direkt på produkt | Ja |
| Inställningsmetod via manuellt programmeringsverktyg | Nej |
| Inställningsmetod via PC-verktyg | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104029948 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 170 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 103 | ||
| Vikt (kg) | 1,36 | ||
Mellan |
|||
| Antal i FP | 6 | ||
| GTIN FP | 5710104029955 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5710104029948 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 6 | ||
| Djup (mm) | 330 | ||
| Bredd (mm) | 285 | ||
| Höjd (mm) | 180 | ||
| Vikt (kg) | 8,36 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5401068.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401068.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5406796_gruppfil.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560523903-00006 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
