RSK-nr enhet: ST
Inlagd: 2017-10-23
RSK-nr enhet: ST

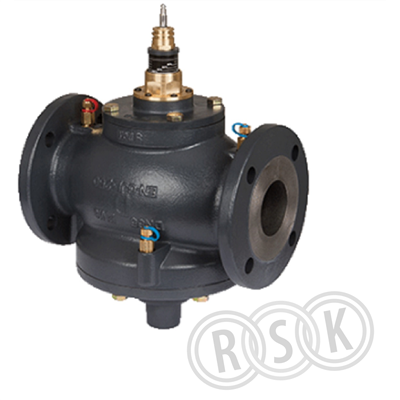

Automatisk flödesbegränsare AB-QM med mätnipplar. Tryckområde 60-600 kPa. Ventilen kräver minst 60 kPa tryckfall över ventilen för att garantera inställt flöde. AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning.Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet. Ventilen är avsedd för drift med ställdon. Om ventilen enbart skall reglera ett max-flöde utan ställdon behövs en spindeladapter, 003Z0695 för att hålla ventilen öppen.
Automatisk flödesbegränsare AB-QM med mätnipplar. Tryckområde 60-600 kPa. Ventilen kräver minst 60 kPa tryckfall över ventilen för att garantera inställt flöde. AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning.Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet. Ventilen är avsedd för drift med ställdon. Om ventilen enbart skall reglera ett max-flöde utan ställdon behövs en spindeladapter, 003Z0695 för att hålla ventilen öppen.
| RSK-nummer | 5401023 |
|---|---|
| Tillverkarens artikelnummer | 003Z0793 |
| GTIN | 5710104511801 |
| Produkt | Reglerventil |
| Produktnamn | AB-QM DN65HF |
| Dimension | DN65HF |
| Storlek | flänsad 65 |
| Tryck/Flöde/Temp | 25000l/h |
| Effekt/Eldata | - |
| Funktion | PIBCV 60-600kPa |
| Utförande | med mätnipplar |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0793&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z0793 |
|---|
| GTIN | 5710104511801 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0793&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 10 - 25 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 60 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | Övrigt |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 15 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 290 mm |
| Bygglängd | 290 mm |
| Höjd | 502 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104511801 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 600 | ||
| Bredd (mm) | 400 | ||
| Höjd (mm) | 378 | ||
| Vikt (kg) | 43 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5401023.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5401023.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401023.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_22_5401023.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_22_5401023.pdf |
