RSK-nr enhet: ST
Inlagd: 2016-06-08
RSK-nr enhet: ST

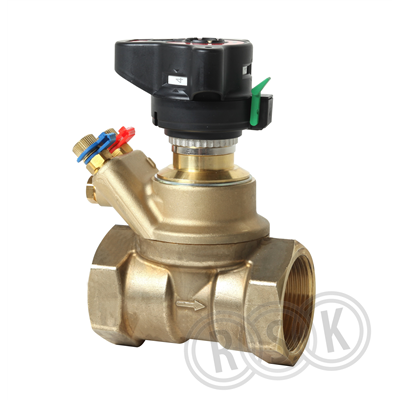

Partnerventil med avstängning, injustering, mätnipplar och vridbar används tillsammans med stamventilerna ASV-P, ASV-PV och ASV-PV Plus Kvs-värde 26 Tilloppstemperatur 120 grader Max arbetstryck 2000 kPa Max differenstryck 250 kPa
Partnerventil med avstängning, injustering, mätnipplar och vridbar används tillsammans med stamventilerna ASV-P, ASV-PV och ASV-PV Plus Kvs-värde 26 Tilloppstemperatur 120 grader Max arbetstryck 2000 kPa Max differenstryck 250 kPa
| RSK-nummer | 5400917 |
|---|---|
| Tillverkarens artikelnummer | 003Z4045 |
| GTIN | 5702420114804 |
| Produkt | Injusteringsventil |
| Produktnamn | ASV-BD 40 |
| Dimension | G40 |
| Storlek | - |
| Tryck/Flöde/Temp | 26 Kvs(m³/h) |
| Effekt/Eldata | - |
| Funktion | monteras i tilloppsledningen |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | DZR mässing |
| Standard | - |
| Övrig info | partnerventil med avstängning |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z4045&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z4045 |
|---|
| GTIN | 5702420114804 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z4045&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 40 |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 20 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Max. differenstryck vid 20°C | 2,5 bar |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Förinställningar låsbara | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Hydraulisk balansering | Statisk |
| Med avtappningsventil | Ja |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Mätprincip | Tryckskillnad |
| Med impulsledningsanslutning | Ja |
| Längd anslutning 1 | 100 mm |
| Bygglängd anslutning 1 (Z1) | 100 mm |
| Manövreringshöjd | 125 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702420114804 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 190 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 140 | ||
| Vikt (kg) | 1,995 | ||
Mellan |
|||
| Antal i FP | 4 | ||
| GTIN FP | 5702420114811 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702420114804 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 4 | ||
| Djup (mm) | 396 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 8,24 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5400917.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5400917.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560523903-00005 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_22_5400917.pdf |
