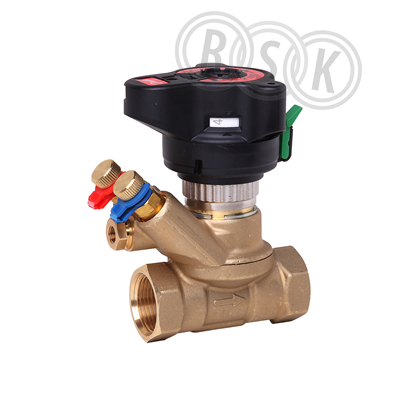

Partnerventil till ASV-PV PURE, tillverkad i mässing med blyhalt <0,1%, med avstängning, injustering, mätnipplar med vridbar mätstation. Ventilen används tillsammans med differenstrycksregulator ASV-PV PURE. Till ventilen medföljer EPP-värmeisolering, som ska klickas fast efter installation. Kvs-värde 6,0, tilloppstemperatur max 120 grader. Max arbetstryck 2000 kPa. Max differenstryck 250 kPa.
Partnerventil till ASV-PV PURE, tillverkad i mässing med blyhalt <0,1%, med avstängning, injustering, mätnipplar med vridbar mätstation. Ventilen används tillsammans med differenstrycksregulator ASV-PV PURE. Till ventilen medföljer EPP-värmeisolering, som ska klickas fast efter installation. Kvs-värde 6,0, tilloppstemperatur max 120 grader. Max arbetstryck 2000 kPa. Max differenstryck 250 kPa.
| RSK-nummer | 4937004 |
|---|---|
| Tillverkarens artikelnummer | 003Z4942 |
| GTIN | 5715162508763 |
| Produkt | Partnerventil |
| Produktnamn | ASV-BD PURE DN20 |
| Dimension | G20 |
| Storlek | - |
| Tryck/Flöde/Temp | Kvs 6,0 |
| Effekt/Eldata | - |
| Funktion | monteras i tilloppsledningen |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | eco-mässing |
| Standard | - |
| Övrig info | partnerventil med avstängning |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z4942&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z4942 |
|---|
| GTIN | 5715162508763 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z4942&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 20 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 20 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Max. differenstryck vid 20°C | 2,5 bar |
| Max. arbetstryck | 20 bar |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Förinställningar låsbara | Ja |
| Lämplig för manuell drift | Nej |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Hydraulisk balansering | Statisk |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Mätprincip | Tryckskillnad |
| Med impulsledningsanslutning | Ja |
| Längd anslutning 1 | 75 mm |
| Längd anslutning 2 | 75 mm |
| Manövreringshöjd | 92 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5715162508763 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 190 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 90 | ||
| Vikt (kg) | 0,88 | ||
Mellan |
|||
| Antal i FP | 9 | ||
| GTIN FP | 5715162522936 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5715162508763 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 9 | ||
| Djup (mm) | 396 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 8,448 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
