RSK-nr enhet: ST
Inlagd: 2003-09-03
RSK-nr enhet: ST

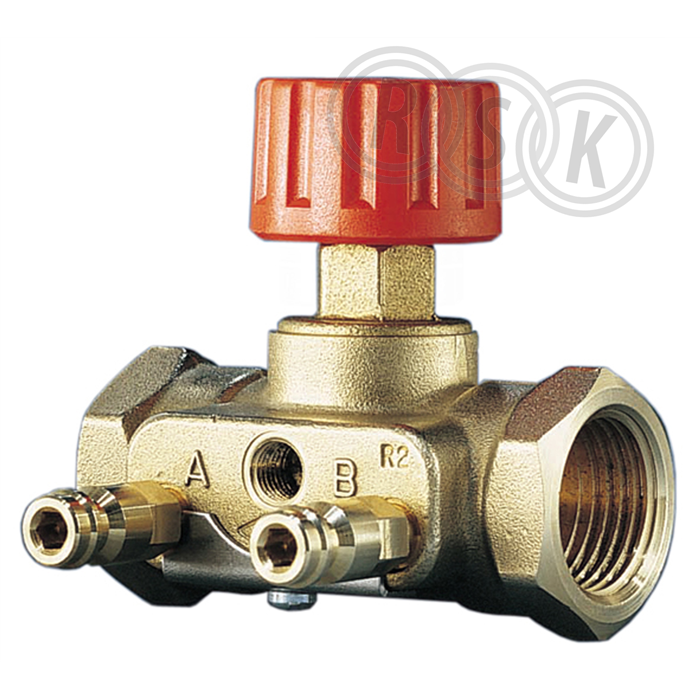

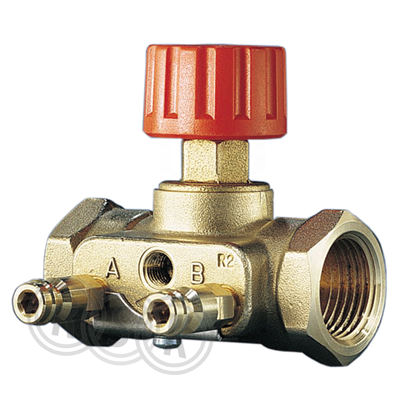

Manuell avstängningsventil med mätnipplar används tillsammans med stamventilerna ASV-P, ASV-PV och ASV-PV Plus Kvs-värde 2,5 Tilloppstemperatur 120 grader Max arbetstryck 1000 kPa Max differenstryck 150 kPa
Manuell avstängningsventil med mätnipplar används tillsammans med stamventilerna ASV-P, ASV-PV och ASV-PV Plus Kvs-värde 2,5 Tilloppstemperatur 120 grader Max arbetstryck 1000 kPa Max differenstryck 150 kPa
| RSK-nummer | 5406553 |
|---|---|
| Tillverkarens artikelnummer | 003L7682 |
| GTIN | 5702421528020 |
| Produkt | Avstängningsventil |
| Produktnamn | ASV-M 20 |
| Dimension | G20 |
| Storlek | - |
| Tryck/Flöde/Temp | 2,5 Kvs(m³/h) |
| Effekt/Eldata | - |
| Funktion | monteras i tilloppsledningen |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003L7682&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003L7682 |
|---|
| GTIN | 5702421528020 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003L7682&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Ytskydd | Obehandlad |
|---|---|
| Dimension (Nominell diameter) | DN 20 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Lämplig för manuell drift | Nej |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Nej |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Nej |
| Med impulsledningsanslutning | Ja |
| Längd anslutning 1 | 75 mm |
| Manövreringshöjd | 78 mm |
| Diameter, handratt | 35 mm |
| Spindelvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421528020 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 172 | ||
| Bredd (mm) | 137 | ||
| Höjd (mm) | 125 | ||
| Vikt (kg) | 0,49 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5406553.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5406553.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
