RSK-nr enhet: ST
Inlagd: 2003-09-03
RSK-nr enhet: ST

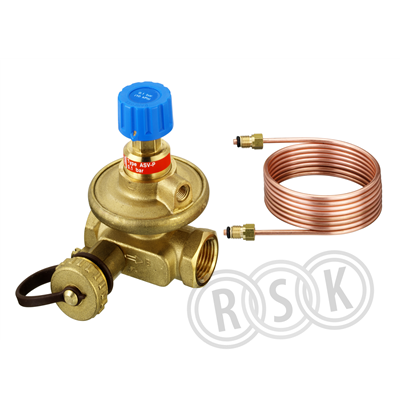

Stamventil ASV-P med invändig gänga. Fast inställd 10 kPa Kvs-värde 10,0 Tilloppstemperatur 120 grader Max arbetstryck 1000 kPa Max differenstryck 150 kPa
Stamventil ASV-P med invändig gänga. Fast inställd 10 kPa Kvs-värde 10,0 Tilloppstemperatur 120 grader Max arbetstryck 1000 kPa Max differenstryck 150 kPa
| RSK-nummer | 5406551 |
|---|---|
| Tillverkarens artikelnummer | 003L7625 |
| GTIN | 5702421527856 |
| Produkt | Stamventil |
| Produktnamn | ASV-P 40 |
| Dimension | G40 |
| Storlek | - |
| Tryck/Flöde/Temp | 16bar |
| Effekt/Eldata | - |
| Funktion | fast inställd 10Kpa |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003L7625 |
|---|
| GTIN | 5702421527856 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Dimension (Nominell diameter) | DN 40 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 16 |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 150 kPa |
| Inställbart differenstryck | Nej |
| Justeringsområde | 10 - 10 kPa |
| Medietemperatur (kontinuerlig) | 0 - 120 °C |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Nej |
| Mätningsanslutning | Adapter |
| Låsbar | Nej |
| Med avtappningsventil | Ja |
| Med impulsledning | Ja |
| Bygglängd anslutning 1 (Z1) | 100 mm |
| Höjd | 170 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421527856 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 185 | ||
| Bredd (mm) | 155 | ||
| Höjd (mm) | 290 | ||
| Vikt (kg) | 3,452 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_22_5406547_gruppfil.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5406551.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
