RSK-nr enhet: ST
Inlagd: 2016-06-29
RSK-nr enhet: ST

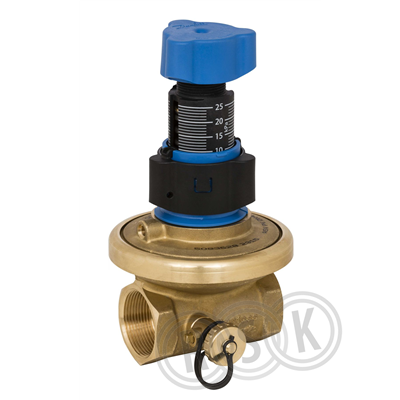

Differenstrycksregulator ASV-PV DN25 med invändig gänga. Inställningsområde 5 - 25 kPa Kvs-värde 4 Tilloppstemperatur 120 grader Max arbetstryck 1000 kPa, med EPP isolering Max differenstryck 250 kPa Rekommenderad prtnerventil ASV-BD DN25 RSK nr 540 09 15
Differenstrycksregulator ASV-PV DN25 med invändig gänga. Inställningsområde 5 - 25 kPa Kvs-värde 4 Tilloppstemperatur 120 grader Max arbetstryck 1000 kPa, med EPP isolering Max differenstryck 250 kPa Rekommenderad prtnerventil ASV-BD DN25 RSK nr 540 09 15
| RSK-nummer | 5400921 |
|---|---|
| Tillverkarens artikelnummer | 003Z5603 |
| GTIN | 5710104081625 |
| Produkt | Stamventil |
| Produktnamn | ASV-PV 25 |
| Dimension | G25 |
| Storlek | - |
| Tryck/Flöde/Temp | 16bar, Kvs=4 |
| Effekt/Eldata | - |
| Funktion | inställningsområde 5-25 Kpa |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | generation 4 |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z5603&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z5603 |
|---|
| GTIN | 5710104081625 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z5603&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 25 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Med koppling anslutning 1 | Nej |
| Tryckklass | PN 16 |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 250 kPa |
| Max. arbetstryck | 16 bar |
| Inställbart differenstryck | Ja |
| Justeringsområde | 5 - 25 kPa |
| Medietemperatur (kontinuerlig) | 0 - 120 °C |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Nej |
| Mätningsanslutning | Adapter |
| Låsbar | Ja |
| Med avtappningsventil | Ja |
| Med impulsledning | Ja |
| Längd anslutning 1 | 85 mm |
| Bygglängd anslutning 1 (Z1) | 85 mm |
| Höjd | 136 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104081625 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 132 | ||
| Bredd (mm) | 132 | ||
| Höjd (mm) | 195 | ||
| Vikt (kg) | 1,448 | ||
Mellan |
|||
| Antal i FP | 6 | ||
| GTIN FP | 5710104081823 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5710104081625 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 6 | ||
| Djup (mm) | 412 | ||
| Bredd (mm) | 280 | ||
| Höjd (mm) | 210 | ||
| Vikt (kg) | 9,014 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5400921.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5400921.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560523903-00007 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_22_5400921.pdf |
