RSK-nr enhet: ST
Inlagd: 2024-11-13
RSK-nr enhet: ST

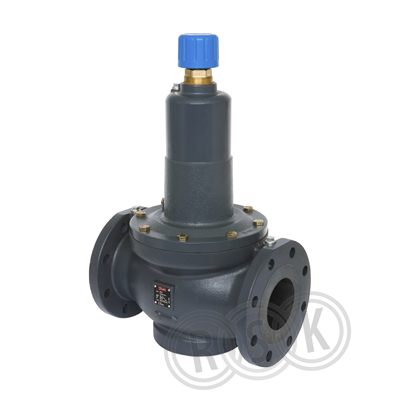

Differenstrycksregulator ASV-PV DN100 med flänsad anslutning PN16. Inställningsområde 20 - 40 kPa. Kvs-värde 76,0. Tilloppstemperatur 120 grader. Förpackningen innehåller ASV-PV-ventil, impulsledning 2.5m, samt två adaptrar för anslutning till en MSV-F2-ventil. Ventilen levereras med tryckinställning 30 kPa.
Differenstrycksregulator ASV-PV DN100 med flänsad anslutning PN16. Inställningsområde 20 - 40 kPa. Kvs-värde 76,0. Tilloppstemperatur 120 grader. Förpackningen innehåller ASV-PV-ventil, impulsledning 2.5m, samt två adaptrar för anslutning till en MSV-F2-ventil. Ventilen levereras med tryckinställning 30 kPa.
| RSK-nummer | 4937021 |
|---|---|
| Tillverkarens artikelnummer | 003Z0625 |
| GTIN | 5702421558614 |
| Produkt | Differenstrycksregulator |
| Produktnamn | ASV-PV |
| Dimension | DN100 |
| Storlek | kvs 76,0 |
| Tryck/Flöde/Temp | 16 bar |
| Effekt/Eldata | - |
| Funktion | inställningsområde 20-40 kPa |
| Utförande | flänsad |
|---|---|
| Färg | grå |
| Ytbehandling | målad utvändigt |
| Material | gjutjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0625&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z0625 |
|---|
| GTIN | 5702421558614 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z0625&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Dimension (Nominell diameter) | DN 100 |
| Anslutning 1 | Fläns |
| Anslutning 2 | Fläns |
| Tryckklass | PN 16 |
| Ytskydd | Övrigt |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 250 kPa |
| Max. arbetstryck | 16 bar |
| Inställbart differenstryck | Ja |
| Justeringsområde | 20 - 40 kPa |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Med mängdbegränsare | Nej |
| Manövrering | Mediumstyrd |
| Lägesindikator | Nej |
| Låsbar | Nej |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Längd anslutning 1 | 347 mm |
| Höjd | 446 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421558614 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 410 | ||
| Bredd (mm) | 600 | ||
| Höjd (mm) | 600 | ||
| Vikt (kg) | 65 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_4937021.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4937021.pdf |
