RSK-nr enhet: ST
Inlagd: 2024-07-05
RSK-nr enhet: ST

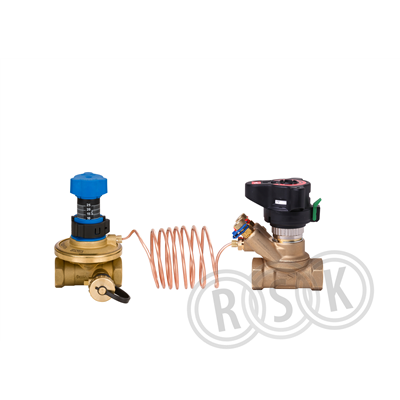

Differenstrycksregulator ASV-PV DN25 och ASV-BD DN25 parventil med invändig gänga. Inställningsområde 5 - 25 kPa. Kvs-värde 4,0. Tilloppstemperatur 120 grader. Max differenstryck 250 kPa. Med EPP-isolering på båda ventilerna.
Differenstrycksregulator ASV-PV DN25 och ASV-BD DN25 parventil med invändig gänga. Inställningsområde 5 - 25 kPa. Kvs-värde 4,0. Tilloppstemperatur 120 grader. Max differenstryck 250 kPa. Med EPP-isolering på båda ventilerna.
| RSK-nummer | 4937015 |
|---|---|
| Tillverkarens artikelnummer | 003Z5697 |
| GTIN | 5702424614690 |
| Produkt | Stamventilset diff.tryck |
| Produktnamn | ASV-PV+ASV-BD DN25 |
| Dimension | G25 |
| Storlek | - |
| Tryck/Flöde/Temp | Kvs 4,0 |
| Effekt/Eldata | - |
| Funktion | 5-25 kPa |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z5697&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z5697 |
|---|
| GTIN | 5702424614690 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z5697&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Dimension (Nominell diameter) | DN 25 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 16 |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 250 kPa |
| Max. arbetstryck | 16 bar |
| Inställbart differenstryck | Ja |
| Medietemperatur (kontinuerlig) | 5 - 25 °C |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Nej |
| Mätningsanslutning | Adapter |
| Låsbar | Ja |
| Med avtappningsventil | Ja |
| Med impulsledning | Ja |
| Bygglängd anslutning 1 (Z1) | 85 mm |
| Höjd | 136 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702424614690 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 370 | ||
| Bredd (mm) | 370 | ||
| Höjd (mm) | 370 | ||
| Vikt (kg) | 2,4 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_4937015.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4937015.pdf |
