RSK-nr enhet: ST
Inlagd: 2017-10-23
RSK-nr enhet: ST

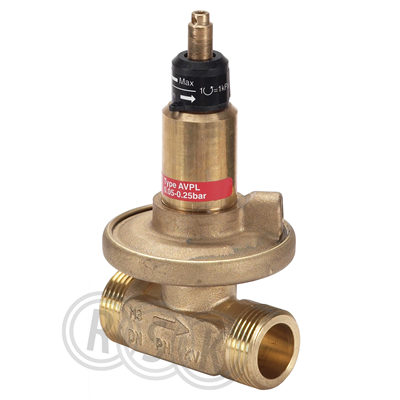

AVPL är en automatisk differenstrycksregulator för användning primärt i fjärrvärmeanläggningar.Regulatorn stänger vid stigande differenstryck. AVPL används på primärsidan på värmeväxlare i mindre anläggningar typ en- eller tvåfamiljshus. Differenstrycket ställbart 5-25 kPa. Impulsledning 1.5 m och nippel 1/16 - 3/8 medföljer produkten. PN16
AVPL är en automatisk differenstrycksregulator för användning primärt i fjärrvärmeanläggningar.Regulatorn stänger vid stigande differenstryck. AVPL används på primärsidan på värmeväxlare i mindre anläggningar typ en- eller tvåfamiljshus. Differenstrycket ställbart 5-25 kPa. Impulsledning 1.5 m och nippel 1/16 - 3/8 medföljer produkten. PN16
| RSK-nummer | 5401013 |
|---|---|
| Tillverkarens artikelnummer | 003L5031 |
| GTIN | 5702421521595 |
| Produkt | Differenstryckregulator |
| Produktnamn | AVPL 15 |
| Dimension | 15 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | Kvs 1,6m3/h |
| Utförande | inställningsområde 5-25 kPa |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003L5031&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003L5031 |
|---|
| GTIN | 5702421521595 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003L5031&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 15 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Ja |
| Tryckklass | PN 16 |
| Med koppling anslutning 2 | Ja |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 450 kPa |
| Max. arbetstryck | 16 bar |
| Inställbart differenstryck | Ja |
| Justeringsområde | 5 - 25 kPa |
| Medietemperatur (kontinuerlig) | 2 - 120 °C |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Nej |
| Mätningsanslutning | Ingen |
| Låsbar | Ja |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Längd anslutning 1 | 65 mm |
| Höjd | 104 mm |
| Spindelvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421521595 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 275 | ||
| Bredd (mm) | 93 | ||
| Höjd (mm) | 88 | ||
| Vikt (kg) | 0,705 | ||
Mellan |
|||
| Antal i FP | 18 | ||
| GTIN FP | 5702421521601 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421521595 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 18 | ||
| Djup (mm) | 395 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 332 | ||
| Vikt (kg) | 12,77 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5401013.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5401013.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401013.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| RSK-nummer | 5401013 |
|---|---|
| Tillverkarens artikelnummer | 003L5031 |
| GTIN | 5702421521595 |
| Produkt | Differenstryckregulator |
| Produktnamn | AVPL 15 |
| Dimension | 15 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | Kvs 1,6m3/h |
| Utförande | inställningsområde 5-25 kPa |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003L5031&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003L5031 |
|---|
| GTIN | 5702421521595 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003L5031&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 15 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Ja |
| Tryckklass | PN 16 |
| Med koppling anslutning 2 | Ja |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 450 kPa |
| Max. arbetstryck | 16 bar |
| Inställbart differenstryck | Ja |
| Justeringsområde | 5 - 25 kPa |
| Medietemperatur (kontinuerlig) | 2 - 120 °C |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Nej |
| Mätningsanslutning | Ingen |
| Låsbar | Ja |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Längd anslutning 1 | 65 mm |
| Höjd | 104 mm |
| Spindelvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421521595 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 275 | ||
| Bredd (mm) | 93 | ||
| Höjd (mm) | 88 | ||
| Vikt (kg) | 0,705 | ||
Mellan |
|||
| Antal i FP | 18 | ||
| GTIN FP | 5702421521601 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421521595 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 18 | ||
| Djup (mm) | 395 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 332 | ||
| Vikt (kg) | 12,77 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5401013.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5401013.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401013.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
|
|
