RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

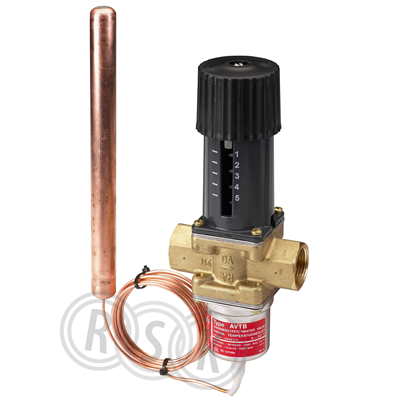

Med invändig gänga, givare 18x210 mm 0-30 grader.
Med invändig gänga, givare 18x210 mm 0-30 grader.
| RSK-nummer | 5402318 |
|---|---|
| Tillverkarens artikelnummer | 003N2232 |
| GTIN | 5702421100134 |
| Produkt | Självverkande ventil |
| Produktnamn | AVTB |
| Dimension | DN15 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | 0-30° |
| Utförande | givare 18x210 |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003N2232&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003N2232 |
|---|
| GTIN | 5702421100134 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003N2232&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Dimension (Nominell diameter) | DN 15 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 16 |
| Inställningsområde temperatur | 0 - 30 °C |
| Minsta flöde | Nej |
| Med avtappningsventil | Nej |
| Med lägesindikator | Nej |
| Inställning kan låsas | Nej |
| Med mätnippel | Nej |
| Med termometer | Nej |
| Med termometeranslutning | Nej |
| Med mätaranslutning | Nej |
| Längd anslutning 1 | 72 mm |
| Höjd handtag/handratt | 133 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421100134 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 383 | ||
| Bredd (mm) | 138 | ||
| Höjd (mm) | 75 | ||
| Vikt (kg) | 1,704 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5402318.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5402318.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5402318.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5402318_gruppfil.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| RSK-nummer | 5402318 |
|---|---|
| Tillverkarens artikelnummer | 003N2232 |
| GTIN | 5702421100134 |
| Produkt | Självverkande ventil |
| Produktnamn | AVTB |
| Dimension | DN15 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | 0-30° |
| Utförande | givare 18x210 |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003N2232&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003N2232 |
|---|
| GTIN | 5702421100134 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003N2232&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Dimension (Nominell diameter) | DN 15 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 16 |
| Inställningsområde temperatur | 0 - 30 °C |
| Minsta flöde | Nej |
| Med avtappningsventil | Nej |
| Med lägesindikator | Nej |
| Inställning kan låsas | Nej |
| Med mätnippel | Nej |
| Med termometer | Nej |
| Med termometeranslutning | Nej |
| Med mätaranslutning | Nej |
| Längd anslutning 1 | 72 mm |
| Höjd handtag/handratt | 133 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421100134 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 383 | ||
| Bredd (mm) | 138 | ||
| Höjd (mm) | 75 | ||
| Vikt (kg) | 1,704 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5402318.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5402318.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5402318.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5402318_gruppfil.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
|
|
