RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST
Med invändig gänga, givare 18x210 mm
Med invändig gänga, givare 18x210 mm
| RSK-nummer | 5402326 |
|---|---|
| Tillverkarens artikelnummer | 003N3232 |
| GTIN | 5702421100189 |

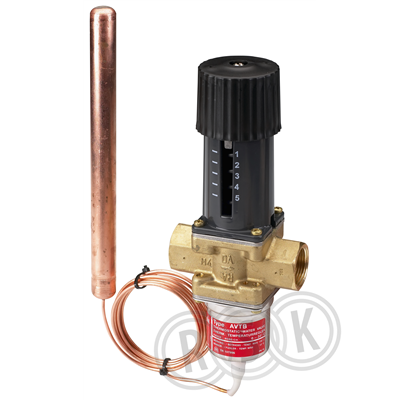

| Produkt | Självverkande ventil |
| Produktnamn | AVTB |
| Dimension | Rp20 |
| Storlek | - |
| Tryck/Flöde/Temp | 16bar |
| Effekt/Eldata | - |
| Funktion | inställningsområde 0-30°c |
| Utförande | - |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | givare Ø18x210mm |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003N3232&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003N3232 |
|---|
| GTIN | 5702421100189 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003N3232&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Dimension (Nominell diameter) | DN 20 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 16 |
| Inställningsområde temperatur | 0 - 30 °C |
| Minsta flöde | Nej |
| Med avtappningsventil | Nej |
| Med lägesindikator | Nej |
| Inställning kan låsas | Nej |
| Med mätnippel | Nej |
| Med termometer | Nej |
| Med termometeranslutning | Nej |
| Med mätaranslutning | Nej |
| Längd anslutning 1 | 90 mm |
| Höjd handtag/handratt | 133 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421100189 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 383 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 75 | ||
| Vikt (kg) | 1,72 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421100189 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 10 | ||
| Djup (mm) | 396 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 400 | ||
| Vikt (kg) | 17,67 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5402326.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5402326.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5402326.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5402318_gruppfil.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
