RSK-nr enhet: ST
Inlagd: 2000-08-31
RSK-nr enhet: ST

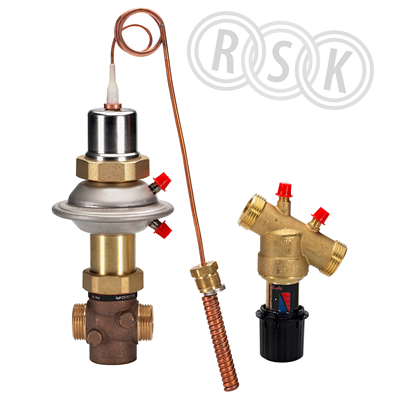

AVTQ är en självverkande flödeskompenserad temperaturregulator som främst används i fjärrvärmesystem med plattvärmeväxlare för momentan produktion av varmvatten. Den stängs med stigande givartemperatur. Den har en permanent tomgångstemperaturinställning på cirka 40°C, som utjämnas av en pilotventil med hjälp av flödeskompensationsprincipen under tappning. Temperaturen för tappning kan ställas in individuellt.
AVTQ är en självverkande flödeskompenserad temperaturregulator som främst används i fjärrvärmesystem med plattvärmeväxlare för momentan produktion av varmvatten. Den stängs med stigande givartemperatur. Den har en permanent tomgångstemperaturinställning på cirka 40°C, som utjämnas av en pilotventil med hjälp av flödeskompensationsprincipen under tappning. Temperaturen för tappning kan ställas in individuellt.
| RSK-nummer | 5401924 |
|---|---|
| Tillverkarens artikelnummer | 003L7015 |
| GTIN | 5702421511183 |
| Produkt | Temperaturreglerventil |
| Produktnamn | AVTQ |
| Dimension | G20A |
| Storlek | - |
| Tryck/Flöde/Temp | 16bar, Kvs1,6 |
| Effekt/Eldata | max differenstryck 6bar |
| Funktion | 40°C |
| Utförande | flödesstyrd, utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003L7015 |
|---|
| GTIN | 5702421511183 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Brons |
|---|---|
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Inställningsområde temperatur | 45 - 60 °C |
| Minsta flöde | Ja |
| Med avtappningsventil | Nej |
| Med lägesindikator | Nej |
| Inställning kan låsas | Nej |
| Med mätnippel | Nej |
| Med termometer | Nej |
| Med termometeranslutning | Nej |
| Med mätaranslutning | Nej |
| Längd anslutning 1 | 65 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421511183 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 250 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 125 | ||
| Vikt (kg) | 3,59 | ||
Mellan |
|||
| Antal i FP | 6 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421511183 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 6 | ||
| Djup (mm) | 792 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 21,552 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_22_5401924_gruppfil.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5401924.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
