RSK-nr enhet: ST
Inlagd: 1991-01-10
RSK-nr enhet: ST
15-25 med utvändig gänga. Temperaturområde 20-60°C. Max genomströmningstemperatur 130°C. Max differenstryck 10 bar.
15-25 med utvändig gänga. Temperaturområde 20-60°C. Max genomströmningstemperatur 130°C. Max differenstryck 10 bar.
| RSK-nummer | 5402517 |
|---|---|
| Tillverkarens artikelnummer | 003N5117 |
| GTIN | 5702421100523 |

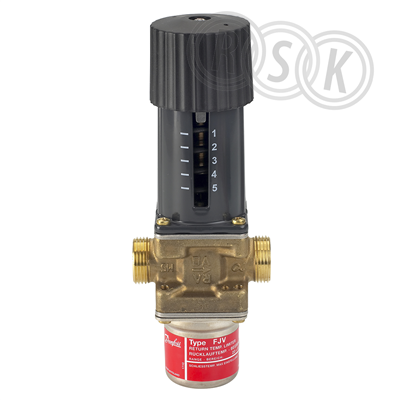

| Produkt | Returventil |
| Produktnamn | FJV-15 |
| Dimension | G20 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | Kvs 1,9, 20-60°C |
| Utförande | termostatisk, utvändig gänga |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003N5117&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003N5117 |
|---|
| GTIN | 5702421100523 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003N5117&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Dimension anslutning 1 | 3/4" (20) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Max. tryckdifferens i öppet läge | 10 bar |
| Medietemperatur (kontinuerlig) | 20 - 60 °C |
| Ytskydd | Obehandlad |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Nej |
| Längd anslutning 1 | 75 mm |
| Lämplig för värme | Ja |
| Lämplig för tappvatten | Nej |
| Lämplig för processvatten | Ja |
| Lämplig för kyla | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421100523 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 381 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 78 | ||
| Vikt (kg) | 1,334 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421100523 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 10 | ||
| Djup (mm) | 396 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 400 | ||
| Vikt (kg) | 13,77 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5402517.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5402517.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5402517.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5402516_gruppfil.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560523903-00008 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
