RSK-nr enhet: ST
Inlagd: 2005-11-15
RSK-nr enhet: ST

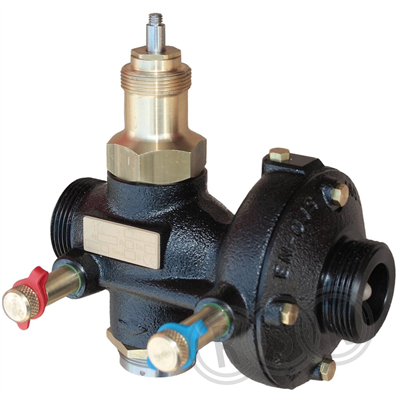

Differenstrycksoberoende styr- och injusteringsventil. Kompakt och differenstrycksoberoende styrventil med hög prestanda för värme- och kylanläggningar med variabla flöden. Särskilt effektiv i situationer med höga temperaturer och/eller differenstryck och lämpar sig också för användning i fjärrvärme- och komfortkylsystem. Korrosionsbeständig tack vare elektroforesisk lackat ventilhus. Ventilens karakteristik är avsedd för modulerande reglering.
Differenstrycksoberoende styr- och injusteringsventil. Kompakt och differenstrycksoberoende styrventil med hög prestanda för värme- och kylanläggningar med variabla flöden. Särskilt effektiv i situationer med höga temperaturer och/eller differenstryck och lämpar sig också för användning i fjärrvärme- och komfortkylsystem. Korrosionsbeständig tack vare elektroforesisk lackat ventilhus. Ventilens karakteristik är avsedd för modulerande reglering.
| RSK-nummer | 5407191 |
|---|---|
| Tillverkarens artikelnummer | 52 796-040 |
| GTIN | 3831112507760 |
| Produkt | Injusterings/styrventil |
| Produktnamn | KTM512 NF DN40750 |
| Dimension | DN40/50 (G50) |
| Storlek | 190x179x106mm (LxHxB) |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/ktm-512 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 52 796-040 |
|---|
| GTIN | 3831112507760 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/ktm-512 |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Segjärn EN-GJS-400-15 (GGG 40) |
| Tryckklass | PN 25 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0 - 9,5 m³/h |
| Min. differenstryck | 40 kPa |
| Max. tryckdifferens | 1600 kPa |
| Ventilkarakteristik | Jämt fördelad procent |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 10 mm |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Nej |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Längd | 190 mm |
| Bygglängd | 190 mm |
| Höjd | 160 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 190 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 160 | ||
| Vikt (kg) | 4,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4808647.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4808647.pdf |
| RSK-nummer | 5407191 |
|---|---|
| Tillverkarens artikelnummer | 52 796-040 |
| GTIN | 3831112507760 |
| Produkt | Injusterings/styrventil |
| Produktnamn | KTM512 NF DN40750 |
| Dimension | DN40/50 (G50) |
| Storlek | 190x179x106mm (LxHxB) |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/ktm-512 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 52 796-040 |
|---|
| GTIN | 3831112507760 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/ktm-512 |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Segjärn EN-GJS-400-15 (GGG 40) |
| Tryckklass | PN 25 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0 - 9,5 m³/h |
| Min. differenstryck | 40 kPa |
| Max. tryckdifferens | 1600 kPa |
| Ventilkarakteristik | Jämt fördelad procent |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 10 mm |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Nej |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Längd | 190 mm |
| Bygglängd | 190 mm |
| Höjd | 160 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 190 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 160 | ||
| Vikt (kg) | 4,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4808647.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4808647.pdf |
|
|
