RSK-nr enhet: ST
Inlagd: 2018-11-13
RSK-nr enhet: ST

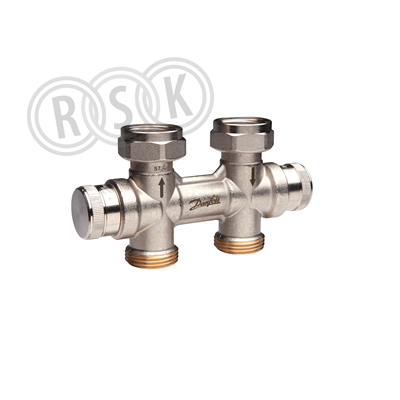

Dynamiskt H-stycke med inbyggd differenstrycksregulator. H-stycket är framtaget för radiatorer med BIV-ventiler (built in valves) och skapar en helhelt med tryckoberoende radiatorventil (PITRV). Detta innebär att förinställning på BIV ger ett garanterat flöde. Minsta tillgängliga tryck är 15 kPa. Max tillåtet tillgängligt tryck är 60 kPa. H-stycket har två avstängningar och kan förses med avtappningstillbehör. Vändbar för tillopp på olika sidor. Två adaptrar medföljer med G15/G20 med o-ringstätning. Dessa dras i radiatorn om dess anslutning är DN15.
Dynamiskt H-stycke med inbyggd differenstrycksregulator. H-stycket är framtaget för radiatorer med BIV-ventiler (built in valves) och skapar en helhelt med tryckoberoende radiatorventil (PITRV). Detta innebär att förinställning på BIV ger ett garanterat flöde. Minsta tillgängliga tryck är 15 kPa. Max tillåtet tillgängligt tryck är 60 kPa. H-stycket har två avstängningar och kan förses med avtappningstillbehör. Vändbar för tillopp på olika sidor. Två adaptrar medföljer med G15/G20 med o-ringstätning. Dessa dras i radiatorn om dess anslutning är DN15.
| RSK-nummer | 5401088 |
|---|---|
| Tillverkarens artikelnummer | 013G7870 |
| GTIN | 5702425155307 |
| Produkt | H-stycke |
| Produktnamn | RLV-KDV |
| Dimension | G20 |
| Storlek | rak mot golv c/c 50 mm |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | dynamiskt H-stycke |
| Utförande | ½" anslutning mot radiator |
|---|---|
| Färg | nickel |
| Ytbehandling | förnicklad |
| Material | mässing |
| Standard | Eurokonus |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=013G7870&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 013G7870 |
|---|
| GTIN | 5702425155307 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=013G7870&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 20 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Ja |
| Tryckklass | PN 10 |
| Med koppling anslutning 2 | Ja |
| Ytskydd | Övrigt |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 60 kPa |
| Inställbart differenstryck | Nej |
| Med mängdbegränsare | Nej |
| Manövrering | Mediumstyrd |
| Lägesindikator | Nej |
| Mätningsanslutning | Ingen |
| Låsbar | Ja |
| Med avtappningsventil | Ja |
| Med impulsledning | Nej |
| Längd anslutning 1 | 82 mm |
| Höjd | 82 mm |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702425155307 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 150 | ||
| Bredd (mm) | 65 | ||
| Höjd (mm) | 30 | ||
| Vikt (kg) | 0,594 | ||
Mellan |
|||
| Antal i FP | 15 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702425155307 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 15 | ||
| Djup (mm) | 284 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 9,025 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401088.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| RSK-nummer | 5401088 |
|---|---|
| Tillverkarens artikelnummer | 013G7870 |
| GTIN | 5702425155307 |
| Produkt | H-stycke |
| Produktnamn | RLV-KDV |
| Dimension | G20 |
| Storlek | rak mot golv c/c 50 mm |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | dynamiskt H-stycke |
| Utförande | ½" anslutning mot radiator |
|---|---|
| Färg | nickel |
| Ytbehandling | förnicklad |
| Material | mässing |
| Standard | Eurokonus |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=013G7870&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 013G7870 |
|---|
| GTIN | 5702425155307 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=013G7870&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 20 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Ja |
| Tryckklass | PN 10 |
| Med koppling anslutning 2 | Ja |
| Ytskydd | Övrigt |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 60 kPa |
| Inställbart differenstryck | Nej |
| Med mängdbegränsare | Nej |
| Manövrering | Mediumstyrd |
| Lägesindikator | Nej |
| Mätningsanslutning | Ingen |
| Låsbar | Ja |
| Med avtappningsventil | Ja |
| Med impulsledning | Nej |
| Längd anslutning 1 | 82 mm |
| Höjd | 82 mm |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702425155307 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 150 | ||
| Bredd (mm) | 65 | ||
| Höjd (mm) | 30 | ||
| Vikt (kg) | 0,594 | ||
Mellan |
|||
| Antal i FP | 15 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702425155307 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 15 | ||
| Djup (mm) | 284 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 9,025 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401088.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
|
|
