RSK-nr enhet: ST
Inlagd: 2014-12-08
RSK-nr enhet: ST

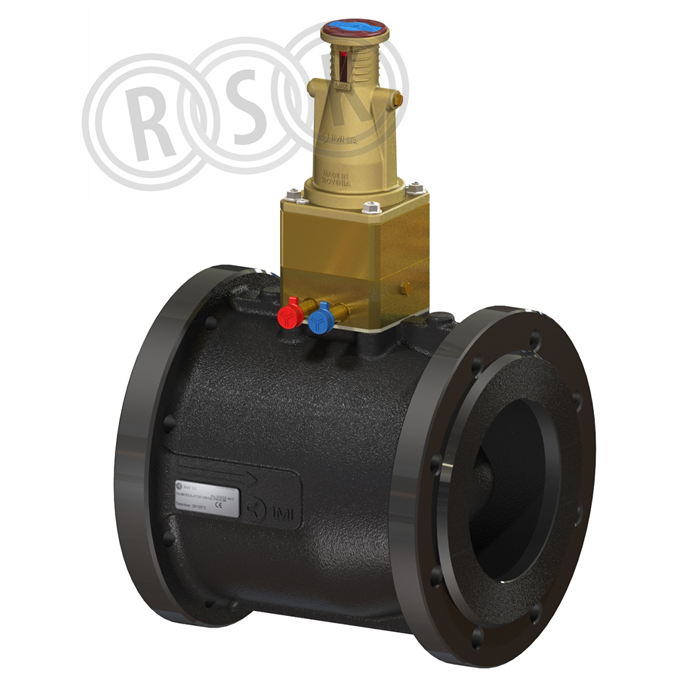

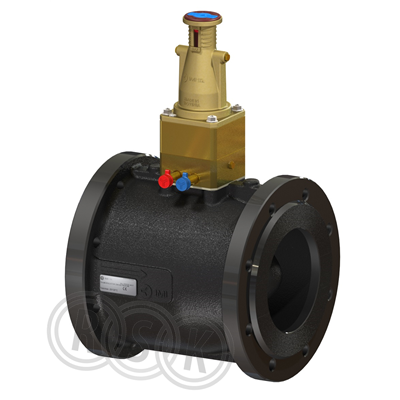

In-Line differenstrycksregulator med TA-PILOT-R teknologi, självtätande mätnipplar, 10-50 kPa, Kvs-värde 110, PN25, inkl. signalledning
In-Line differenstrycksregulator med TA-PILOT-R teknologi, självtätande mätnipplar, 10-50 kPa, Kvs-värde 110, PN25, inkl. signalledning
| RSK-nummer | 5407367 |
|---|---|
| Tillverkarens artikelnummer | 23121-2211-080 |
| GTIN | 3831112530263 |
| Produkt | Differenstrycksregulator |
| Produktnamn | TA-Pilot-R |
| Dimension | DN80 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25, maxtemp +120°C, Kvm110 |
| Effekt/Eldata | - |
| Funktion | 10-50 kPa |
| Utförande | flänsad |
|---|---|
| Färg | svart/metall |
| Ytbehandling | elektroforetisk färg |
| Material | segjärn |
| Standard | EN-1092-2, typ 21 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/differenstrycksregulatorer/differenstrycksregulatorer/Pages/default.aspx |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 23121-2211-080 |
|---|
| GTIN | 3831112530263 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/differenstrycksregulatorer/differenstrycksregulatorer/Pages/default.aspx |
|---|
| Material hus/kapsling/stomme | Ametal |
|---|---|
| Materialkvalitet | Ametal-C |
| Dimension (Nominell diameter) | DN 80 |
| Utvändig rördiameter alla anslutningar | 200 mm |
| Anslutning 1 | Fläns |
| Anslutning 2 | Fläns |
| Tryckklass | PN 25 |
| Tryckklass fläns (flänsborrning) | PN 25 |
| Ytskydd | Övrigt |
| Max. differenstryck vid 20°C | 1200 kPa |
| Justeringsområde | 10 - 50 kPa |
| Manövrering | Nyckel |
| Lägesindikator | Ja |
| Mätningsanslutning | Nippel |
| Låsbar | Ja |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Höjd | 281 mm |
| Spindelvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 203 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 342 | ||
| Vikt (kg) | 19 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_5407348.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_5407348.pdf |
| RSK-nummer | 5407367 |
|---|---|
| Tillverkarens artikelnummer | 23121-2211-080 |
| GTIN | 3831112530263 |
| Produkt | Differenstrycksregulator |
| Produktnamn | TA-Pilot-R |
| Dimension | DN80 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25, maxtemp +120°C, Kvm110 |
| Effekt/Eldata | - |
| Funktion | 10-50 kPa |
| Utförande | flänsad |
|---|---|
| Färg | svart/metall |
| Ytbehandling | elektroforetisk färg |
| Material | segjärn |
| Standard | EN-1092-2, typ 21 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/differenstrycksregulatorer/differenstrycksregulatorer/Pages/default.aspx |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 23121-2211-080 |
|---|
| GTIN | 3831112530263 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/differenstrycksregulatorer/differenstrycksregulatorer/Pages/default.aspx |
|---|
| Material hus/kapsling/stomme | Ametal |
|---|---|
| Materialkvalitet | Ametal-C |
| Dimension (Nominell diameter) | DN 80 |
| Utvändig rördiameter alla anslutningar | 200 mm |
| Anslutning 1 | Fläns |
| Anslutning 2 | Fläns |
| Tryckklass | PN 25 |
| Tryckklass fläns (flänsborrning) | PN 25 |
| Ytskydd | Övrigt |
| Max. differenstryck vid 20°C | 1200 kPa |
| Justeringsområde | 10 - 50 kPa |
| Manövrering | Nyckel |
| Lägesindikator | Ja |
| Mätningsanslutning | Nippel |
| Låsbar | Ja |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Höjd | 281 mm |
| Spindelvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 203 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 342 | ||
| Vikt (kg) | 19 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_5407348.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_5407348.pdf |
|
|
