RSK-nr enhet: ST
Inlagd: 2017-10-23
RSK-nr enhet: ST

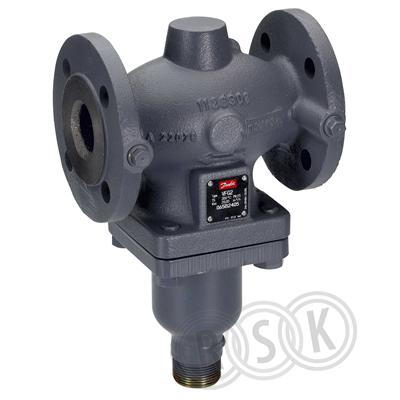

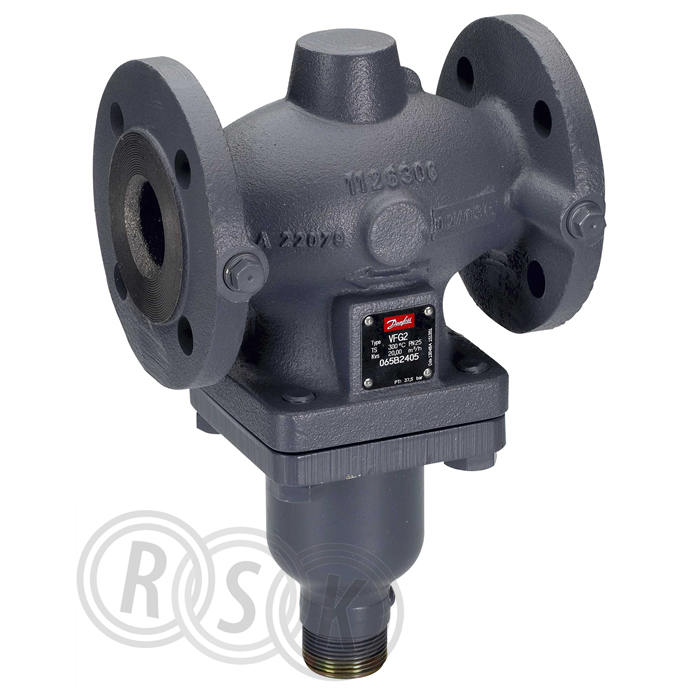

VFG2 är ventildelen av ett differenstyrcksventilset med VFG2 och ett reglermembran/fjäder av typen AFP. Glykolblandat vatten upp till 30%. Linjär ventilkarakteristik.
VFG2 är ventildelen av ett differenstyrcksventilset med VFG2 och ett reglermembran/fjäder av typen AFP. Glykolblandat vatten upp till 30%. Linjär ventilkarakteristik.
| RSK-nummer | 5401014 |
|---|---|
| Tillverkarens artikelnummer | 065B2388 |
| GTIN | 5702421803059 |
| Produkt | Differenstrycksventil |
| Produktnamn | VFG2 15 |
| Dimension | 15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, max 150 grader |
| Effekt/Eldata | kvs 4,0 |
| Funktion | - |
| Utförande | flänsanslutning |
|---|---|
| Färg | grå |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://heating.danfoss.com/PCMPDF/VICAK21I_AFP-VFG2.pdf |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 065B2388 |
|---|
| GTIN | 5702421803059 |
|---|
| Tillverkarens produktsida | http://heating.danfoss.com/PCMPDF/VICAK21I_AFP-VFG2.pdf |
|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
|---|---|
| Dimension (Nominell diameter) | DN 15 |
| Anslutning 1 | Fläns |
| Anslutning 2 | Fläns |
| Tryckklass | PN 16 |
| Ytskydd | Övrigt |
| Membranstyrd | Ja |
| Inställbart differenstryck | Ja |
| Manövrering | Mediumstyrd |
| Lägesindikator | Nej |
| Låsbar | Nej |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Längd anslutning 1 | 130 mm |
| Spindelvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421803059 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 375 | ||
| Bredd (mm) | 175 | ||
| Höjd (mm) | 180 | ||
| Vikt (kg) | 6,4 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5401014.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5401014.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
