RSK-nr enhet: ST
Inlagd: 1997-09-24
RSK-nr enhet: ST

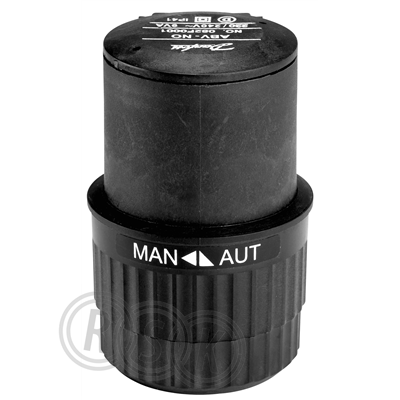

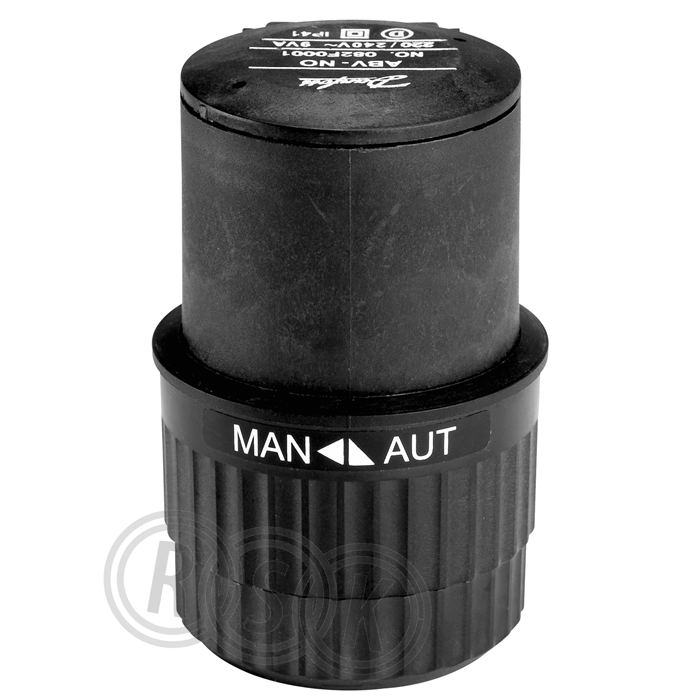

Termomotor för ventiler med RAV-hals. 9 minuters gångtid för on/off reglering
Termomotor för ventiler med RAV-hals. 9 minuters gångtid för on/off reglering
| RSK-nummer | 5386208 |
|---|---|
| Tillverkarens artikelnummer | 082F0051 |
| GTIN | 5702421509326 |
| Produkt | Termomotor |
| Produktnamn | ABV NC |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 230V 9VA |
| Funktion | för 2-vägs/3-vägsventil |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 082F0051 |
|---|
| GTIN | 5702421509326 |
|---|
| Tillverkarens produktsida | - |
|---|
| Modell/Utförande | Vaxfylld |
|---|---|
| Anslutning till avstängningsventil | 34 mm |
| Matningsspänning | 230 V AC |
| Styrsignal | PWM |
| Funktion | Spänningslös stängd (NC) |
| Automatisk gångavkänning | Nej |
| Skyddad mot överspänning | Nej |
| Hjälpkontakter | Nej |
| Med ändkontakter | Nej |
| Öppna först | Nej |
| Med lägesindikator | Ja |
| Lämplig för manuell drift | Ja |
| Längd kabel | 0 m |
| Gångtid | 540 s |
| Slaglängd | 4 mm |
| Självjusterande slaglängd | Nej |
| Färg | Svart |
| Omgivningstemperatur | 0 - 60 °C |
| Märkeffekt | 9 VA |
| Kapslingsklass (IP) | IP41 |
| Längd | 92 mm |
| Bredd | 70 mm |
| Diameter | 50 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421509326 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 95 | ||
| Bredd (mm) | 90 | ||
| Höjd (mm) | 65 | ||
| Vikt (kg) | 0,31 | ||
Mellan |
|||
| Antal i FP | 18 | ||
| GTIN FP | 5702421509333 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421509326 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 18 | ||
| Djup (mm) | 395 | ||
| Bredd (mm) | 285 | ||
| Höjd (mm) | 106 | ||
| Vikt (kg) | 5,73 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5386208.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_22_5386207_gruppfil.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5386208.pdf |
