RSK-nr enhet: ST
Inlagd: 2015-09-10
RSK-nr enhet: ST

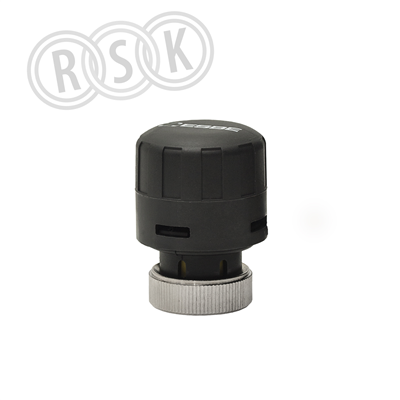

Termoelektriskt ställdon, lämpligt för fläktkonvektorventiler i ESBE-serien VLG100, för både uppvärmning och kylning. Ställdonet har en ställkraft på 140 N och en slaglängd på 2,5 mm och kan enkelt monteras på ventilen med hjälp av den gängade ringmuttern.
Termoelektriskt ställdon, lämpligt för fläktkonvektorventiler i ESBE-serien VLG100, för både uppvärmning och kylning. Ställdonet har en ställkraft på 140 N och en slaglängd på 2,5 mm och kan enkelt monteras på ventilen med hjälp av den gängade ringmuttern.
| RSK-nummer | 5362341 |
|---|---|
| Tillverkarens artikelnummer | 22500200 |
| GTIN | 7330193049818 |
| Produkt | Ställdon |
| Produktnamn | ALG436 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V AC |
| Funktion | 140N |
| Utförande | 2-punkt, 300s gångtid |
|---|---|
| Färg | flerfärgad |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://www.esbe.eu/se/sv-se/produkter/linjara-stalldon/alg400 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 22500200 |
|---|
| GTIN | 7330193049818 |
|---|
| Tillverkarens produktsida | http://www.esbe.eu/se/sv-se/produkter/linjara-stalldon/alg400 |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 24 V AC/DC |
| Styrsignal | 2-punkt |
| Energiförbrukning vid drift | 1,8 W |
| Modell/Utförande | Linjär |
| Reglering modulerande | Nej |
| Längd anslutningskabel | 2 m |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Spänningslös stängd | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter som tillval | Nej |
| Inställbart arbetsområde | Nej |
| Lämplig för manuell drift | Nej |
| Gångtid | 400 s |
| Ställkraft | 140 N |
| Slaglängd | 2,5 mm |
| Självjusterande slaglängd | Ja |
| Kapslingsklass (IP) | IP44 |
| Omgivningstemperatur | 2 - 50 °C |
| Höjd | 52 mm |
| Bredd | 41,5 mm |
| Djup | 41,5 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Övrigt |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 130 | ||
| Bredd (mm) | 95 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,183 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5362339.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5362339.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5362339.pdf |
