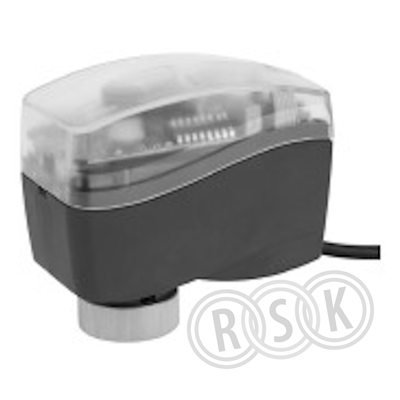

AME 140X-ställdon är lämpliga att användas med VZ- eller VZL-ventiler när återkopplingssignal krävs. Ställdonet kan användas i fläktkonvektorer och induktionsenheter, små eftervärmare och i zonapplikationer där varmt/kallt vatten är det styrda mediet.
AME 140X-ställdon är lämpliga att användas med VZ- eller VZL-ventiler när återkopplingssignal krävs. Ställdonet kan användas i fläktkonvektorer och induktionsenheter, små eftervärmare och i zonapplikationer där varmt/kallt vatten är det styrda mediet.
| RSK-nummer | 5373111 |
|---|---|
| Tillverkarens artikelnummer | 082H8065 |
| GTIN | 5702425090486 |
| Produkt | Ventilmotor |
| Produktnamn | AME 140 X |
| Dimension | M30 anslutning |
| Storlek | 200 N |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V |
| Funktion | gångtid 12s/mm |
| Utförande | Mod. 0-10V, med X-signal |
|---|---|
| Färg | svart/vit |
| Ytbehandling | - |
| Material | aluminium/plast |
| Standard | - |
| Övrig info | 0-10V |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 082H8065 |
|---|
| GTIN | 5702425090486 |
|---|
| Tillverkarens produktsida | - |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Ja |
| Matningsspänning | 24 V AC |
| Styrsignal | 0-10V |
| Energiförbrukning vid drift | 1,5 W |
| Energiförbrukning vid vila | 1 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Ja |
| Längd anslutningskabel | 1,5 m |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | M30x1,5 |
| Spänningslös stängd | Nej |
| Lägesrapportering | Övrigt |
| Gångtid | 66 s |
| Ställkraft | 200 N |
| Självjusterande slaglängd | Ja |
| Kapslingsklass (IP) | IP42 |
| Omgivningstemperatur | 0 - 55 °C |
| Höjd | 88 mm |
| Bredd | 92 mm |
| Djup | 50 mm |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702425090486 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 144 | ||
| Bredd (mm) | 123 | ||
| Höjd (mm) | 57 | ||
| Vikt (kg) | 0,385 | ||
Mellan |
|||
| Antal i FP | 30 | ||
| GTIN FP | 5702425090493 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702425090486 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 30 | ||
| Djup (mm) | 585 | ||
| Bredd (mm) | 377 | ||
| Höjd (mm) | 155 | ||
| Vikt (kg) | 11,216 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5373111.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5373111.pdf |
