RSK-nr enhet: ST
Inlagd: 2017-02-17
RSK-nr enhet: ST

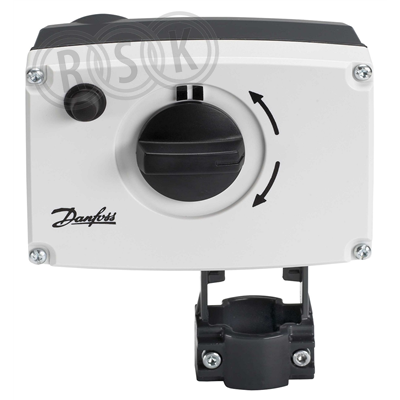

Ventilmotor AME 25 24V 11 s/mm Lyfthöjd 15mm, 1000N, IP54, Passar på äldre generation av styrventiler med stor hals typ VRB, VRG, VF, VL upp till DN50, eller med adapter 065Z0311 på nya ventiler efter generation 2009 typ VRB, VRG, VF, VL upp till DN50
Ventilmotor AME 25 24V 11 s/mm Lyfthöjd 15mm, 1000N, IP54, Passar på äldre generation av styrventiler med stor hals typ VRB, VRG, VF, VL upp till DN50, eller med adapter 065Z0311 på nya ventiler efter generation 2009 typ VRB, VRG, VF, VL upp till DN50
| RSK-nummer | 5550617 |
|---|---|
| Tillverkarens artikelnummer | 082G3025 |
| GTIN | 5702421513132 |
| Produkt | Ventilmotor Modulerande |
| Produktnamn | AME 25 |
| Dimension | - |
| Storlek | 1000N |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V |
| Funktion | gångtid 11 s/mm |
| Utförande | modulerande |
|---|---|
| Färg | svart/vit |
| Ytbehandling | - |
| Material | aluminium/plast |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 082G3025 |
|---|
| GTIN | 5702421513132 |
|---|
| Tillverkarens produktsida | - |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 24 V AC |
| Styrsignal | 0-10V |
| Kommunikationsprotokoll | Ingen |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Gångtid | 165 s |
| Ställkraft | 1000 N |
| Slaglängd | 15 mm |
| Kapslingsklass (IP) | IP54 |
| Omgivningstemperatur | 0 - 55 °C |
| Höjd | 179 mm |
| Bredd | 155 mm |
| Djup | 83 mm |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421513132 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 185 | ||
| Bredd (mm) | 165 | ||
| Höjd (mm) | 115 | ||
| Vikt (kg) | 1,69 | ||
Mellan |
|||
| Antal i FP | 8 | ||
| GTIN FP | 5702421513149 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421513132 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 8 | ||
| Djup (mm) | 384 | ||
| Bredd (mm) | 342 | ||
| Höjd (mm) | 248 | ||
| Vikt (kg) | 13,68 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5550617.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5550617.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
