RSK-nr enhet: ST
Inlagd: 2017-02-17
RSK-nr enhet: ST

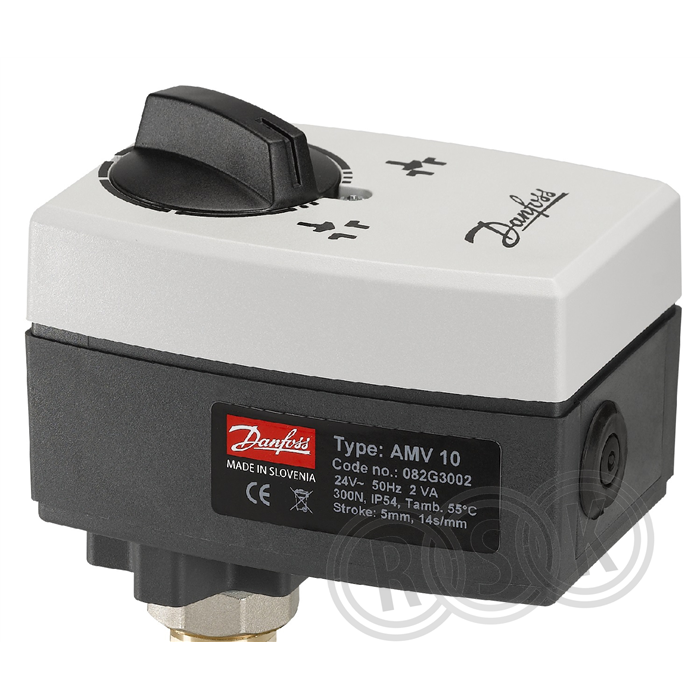

Ventilmotor AMV 10 24V 14 s/mm Lyfthöjd 5mm, 1s/mm, 300N
Ventilmotor AMV 10 24V 14 s/mm Lyfthöjd 5mm, 1s/mm, 300N
| RSK-nummer | 5550594 |
|---|---|
| Tillverkarens artikelnummer | 082G3002 |
| GTIN | 5702421507483 |
| Produkt | Ventilmotor |
| Produktnamn | AMV 10 |
| Dimension | - |
| Storlek | 300N |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V |
| Funktion | gångtid 14s/mm |
| Utförande | 3-punkts |
|---|---|
| Färg | svart/vit |
| Ytbehandling | - |
| Material | aluminium/plast |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 082G3002 |
|---|
| GTIN | 5702421507483 |
|---|
| Tillverkarens produktsida | - |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 24 V AC |
| Styrsignal | 3-punkt |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Nej |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Hjälpkontakter som tillval | Nej |
| Inställbart arbetsområde | Nej |
| Lämplig för manuell drift | Ja |
| Gångtid | 70 s |
| Ställkraft | 300 N |
| Slaglängd | 5 mm |
| Självjusterande slaglängd | Ja |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 2 VA |
| Tillåten relativ luftfuktighet | 5 - 95 % |
| Omgivningstemperatur | 0 - 55 °C |
| Höjd | 107 mm |
| Bredd | 83 mm |
| Djup | 121 mm |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421507483 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 134 | ||
| Bredd (mm) | 95 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 0,65 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5550594.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5550594.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5550594.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
