RSK-nr enhet: ST
Inlagd: 2017-02-17
RSK-nr enhet: ST

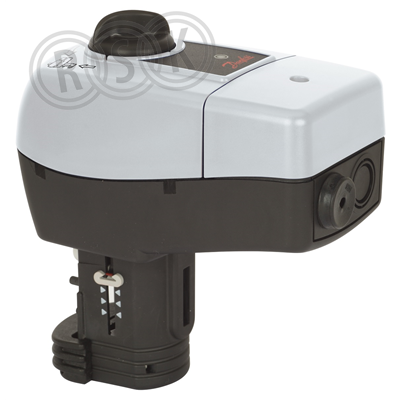

Ventilmotor AMV 435 230V, gångtid 3, 7,5 eller 15s/mm,Lyfthöjd 20mm, 400N, IP54. Passar på Danfoss ventiler VRB, VRG, VF och VL upp till DN 80. Motorn passar också på äldre gen. av VRB VRG VF och VL med adapter (RSK535 92 84)
Ventilmotor AMV 435 230V, gångtid 3, 7,5 eller 15s/mm,Lyfthöjd 20mm, 400N, IP54. Passar på Danfoss ventiler VRB, VRG, VF och VL upp till DN 80. Motorn passar också på äldre gen. av VRB VRG VF och VL med adapter (RSK535 92 84)
| RSK-nummer | 5550612 |
|---|---|
| Tillverkarens artikelnummer | 082H0163 |
| GTIN | 5710104007021 |
| Produkt | Ventilmotor |
| Produktnamn | AMV 435 |
| Dimension | - |
| Storlek | 400N |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 230V |
| Funktion | gångtid 3, 7,5 eller 15s/mm |
| Utförande | 3-punkts |
|---|---|
| Färg | svart/vit |
| Ytbehandling | - |
| Material | aluminium/plast |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 082H0163 |
|---|
| GTIN | 5710104007021 |
|---|
| Tillverkarens produktsida | - |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 230 V AC |
| Styrsignal | 3-punkt |
| Modell/Utförande | Linjär |
| Reglering modulerande | Nej |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Lämplig för manuell drift | Ja |
| Gångtid | 300 s |
| Ställkraft | 400 N |
| Slaglängd | 20 mm |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 7,6 VA |
| Omgivningstemperatur | 0 - 55 °C |
| Höjd | 160 mm |
| Bredd | 147 mm |
| Djup | 83 mm |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5710104007021 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 186 | ||
| Bredd (mm) | 182 | ||
| Höjd (mm) | 116 | ||
| Vikt (kg) | 0,75 | ||
Mellan |
|||
| Antal i FP | 8 | ||
| GTIN FP | 5710104007038 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5710104007021 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 8 | ||
| Djup (mm) | 380 | ||
| Bredd (mm) | 335 | ||
| Höjd (mm) | 245 | ||
| Vikt (kg) | 6,12 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5550612.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5550612.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5550612.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
