RSK-nr enhet: ST
Inlagd: 2007-05-10
RSK-nr enhet: ST

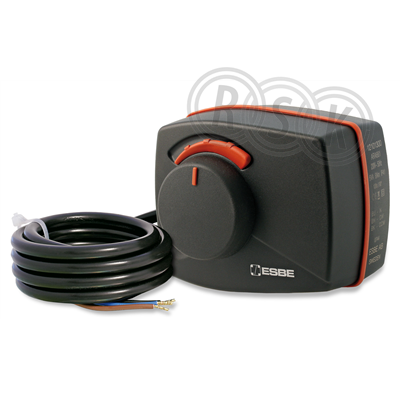

Ställdon speciellt utvecklat för manövrering av ESBE shunt- och fördelningsventiler DN 15-50. Shuntventilen kan enkelt handmanövreras med ställratten på motorns framsida. Varianten erbjuder reglering med olika proportionella styrsignaler och olika gångtider. Levereras med 1,5m anslutningskabel.
Ställdon speciellt utvecklat för manövrering av ESBE shunt- och fördelningsventiler DN 15-50. Shuntventilen kan enkelt handmanövreras med ställratten på motorns framsida. Varianten erbjuder reglering med olika proportionella styrsignaler och olika gångtider. Levereras med 1,5m anslutningskabel.
| RSK-nummer | 5396174 |
|---|---|
| Tillverkarens artikelnummer | 12520100 |
| GTIN | 7330193034791 |
| Produkt | Ställdon |
| Produktnamn | ARA639 |
| Dimension | - |
| Storlek | 103x86x77mm (BxHxD) |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V AC/DC |
| Funktion | 15/30/60/120s gångtid |
| Utförande | proportionell, 6Nm |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | plast/flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-stalldon/ara600-proportionell |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 12520100 |
|---|
| GTIN | 7330193034791 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vridande-stalldon/ara600-proportionell |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 24 V AC/DC |
| Styrsignal | 0-10V / 4-20mA |
| Modell/Utförande | Vridande |
| Reglering modulerande | Ja |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Spänningslös stängd | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter som tillval | Ja |
| Inställbart arbetsområde | Nej |
| Lämplig för manuell drift | Ja |
| Gångtid | 15 s |
| Vridmoment | 6 Nm |
| Självjusterande slaglängd | Nej |
| Max. rotationsvinkel | 90 ° |
| Kapslingsklass (IP) | IP41 |
| Omgivningstemperatur | -5 - 55 °C |
| Höjd | 88 mm |
| Bredd | 105 mm |
| Djup | 77 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Övrigt |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 125 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 0,45 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5396174.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5396174.pdf |
| Film | https://www.youtube.com/watch?v=Qz1H_UApkzI |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5386172.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5396174.pdf |
