RSK-nr enhet: ST
Inlagd: 2026-05-08
RSK-nr enhet: ST

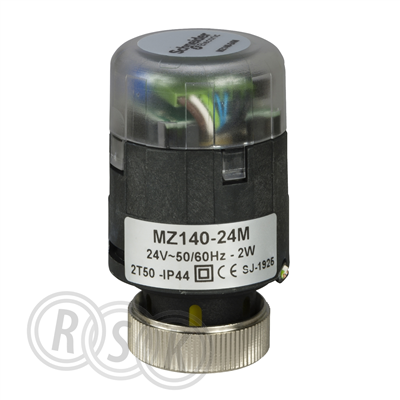

MZ140-24M är ett termoelektriskt ställdon som är konstruerat för att möjliggöra modulerande reglering tillsammans med zonventilen VZ08. När strömmen är avstängd eller vid en Vdc-styrsignal ser ställdonet MZ140-24M till att zonventilen VZ08 stängs. Vid en styrsignal på 10 V likström öppnar ställdonet ventilen helt. Vid en styrsignal på 1 V likström öppnar ställdonet ventilerna helt. Nominell matningsspänning 21,8…26,8 V växelström. Stamkraft 140 N. Skyddsklass IP44 för vertikal montering, IP141 för horisontell montering. Slaglängd 2,5 mm. EMC 244/18/EG, LVD 266/95/EG.
MZ140-24M är ett termoelektriskt ställdon som är konstruerat för att möjliggöra modulerande reglering tillsammans med zonventilen VZ08. När strömmen är avstängd eller vid en Vdc-styrsignal ser ställdonet MZ140-24M till att zonventilen VZ08 stängs. Vid en styrsignal på 10 V likström öppnar ställdonet ventilen helt. Vid en styrsignal på 1 V likström öppnar ställdonet ventilerna helt. Nominell matningsspänning 21,8…26,8 V växelström. Stamkraft 140 N. Skyddsklass IP44 för vertikal montering, IP141 för horisontell montering. Slaglängd 2,5 mm. EMC 244/18/EG, LVD 266/95/EG.
| RSK-nummer | 5373156 |
|---|---|
| Tillverkarens artikelnummer | MZ140-24M |
| GTIN | 3606489660499 |
| Produkt | Ventilställdon |
| Produktnamn | MZ140-24M 2M44 00 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | plast |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.se.com/se/sv/product/MZ140-24M |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | MZ140-24M |
|---|
| GTIN | 3606489660499 |
|---|
| Tillverkarens produktsida | https://www.se.com/se/sv/product/MZ140-24M |
|---|
| Modell/Utförande | Övrigt |
|---|---|
| Anslutning till avstängningsventil | M30x1,5 |
| Matningsspänning | 24 V AC |
| Styrsignal | Övrigt |
| Funktion | Spänningslös stängd (NC) |
| Automatisk gångavkänning | Nej |
| Skyddad mot överspänning | Nej |
| Hjälpkontakter | Ja |
| Med ändkontakter | Ja |
| Öppna först | Nej |
| Med lägesindikator | Nej |
| Lämplig för manuell drift | Nej |
| Längd kabel | 1,5 m |
| Med ventiladapter | Nej |
| Gångtid | 360 s |
| Slaglängd | 2,5 mm |
| Självjusterande slaglängd | Nej |
| Färg | Svart |
| Omgivningstemperatur | 2 - 50 °C |
| Märkeffekt | 2 VA |
| Kapslingsklass (IP) | IP44 |
| Längd | 128 mm |
| Bredd | 98 mm |
| Höjd | 54 mm |
| Diameter | 42 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 3606489660499 | ||
| Förpackningstyp | Ospecificerad förpackning | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 52 | ||
| Bredd (mm) | 94 | ||
| Höjd (mm) | 130 | ||
| Vikt (kg) | 0,22 | ||
Mellan |
|||
| Antal i FP | 34 | ||
| GTIN FP | 43606485263302 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 600 | ||
| Bredd (mm) | 400 | ||
| Höjd (mm) | 300 | ||
| Vikt (kg) | 8,426 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Data Act | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_296_5373156.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_296_5373156.pdf |
