RSK-nr enhet: ST
Inlagd: 2020-05-14
RSK-nr enhet: ST

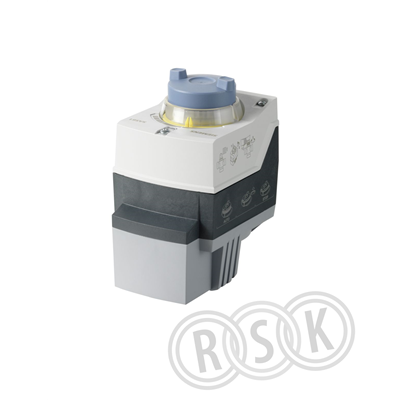

Elektromekaniskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler VVG44..., VVG549..., VVG55... och VXG44... Direkt montering på ventiler utan lägesjusteringar. Handomställare (ej låsbar) med läges- och statusindikering (lysdiod). Utökade funktioner med hjälpkontakt. Matningsspänning; AC/DC 24 V, 3-läges styrsignal, Lyfthöjd 5,5mm, Gångtid 30 s, Ställkraft 400N, Kapslingsklass IP54.
Elektromekaniskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler VVG44..., VVG549..., VVG55... och VXG44... Direkt montering på ventiler utan lägesjusteringar. Handomställare (ej låsbar) med läges- och statusindikering (lysdiod). Utökade funktioner med hjälpkontakt. Matningsspänning; AC/DC 24 V, 3-läges styrsignal, Lyfthöjd 5,5mm, Gångtid 30 s, Ställkraft 400N, Kapslingsklass IP54.
| RSK-nummer | 5372497 |
|---|---|
| Tillverkarens artikelnummer | S55158-A105 |
| GTIN | 7612914069092 |
| Produkt | Ställdon |
| Produktnamn | SAS81.33 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V AC/DC |
| Funktion | elektromekaniskt ställdon |
| Utförande | 3-läges styrsignal |
|---|---|
| Färg | vit/grå |
| Ytbehandling | - |
| Material | plast/stål |
| Standard | IP54 |
| Övrig info | 30sek gångtid, 5,5mm lyfthöjd |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55158-A105 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55158-A105 |
|---|
| GTIN | 7612914069092 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55158-A105 |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | Övrigt |
| Styrsignal | 3-punkt |
| Energiförbrukning vid drift | 3,4 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Ja |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Typ av säkerhetsfunktion | Fjäder |
| Princip för säkerhetsinställning | NO - Normalt öppen |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | Ingen |
| Hjälpkontakter som tillval | Nej |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 30 s |
| Potentialfri omkopplingskontakt | Nej |
| Ställkraft | 400 N |
| Slaglängd | 5,5 mm |
| Självjusterande slaglängd | Ja |
| Med säkerhetsfunktion | Ja |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 3,4 VA |
| Tillåten relativ luftfuktighet | 95 - 95 % |
| Omgivningstemperatur | -5 - 55 °C |
| Höjd | 107 mm |
| Bredd | 151 mm |
| Djup | 80 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 160 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 86 | ||
| Vikt (kg) | 0,75 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5372497.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5372497.pdf |
| RSK-nummer | 5372497 |
|---|---|
| Tillverkarens artikelnummer | S55158-A105 |
| GTIN | 7612914069092 |
| Produkt | Ställdon |
| Produktnamn | SAS81.33 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V AC/DC |
| Funktion | elektromekaniskt ställdon |
| Utförande | 3-läges styrsignal |
|---|---|
| Färg | vit/grå |
| Ytbehandling | - |
| Material | plast/stål |
| Standard | IP54 |
| Övrig info | 30sek gångtid, 5,5mm lyfthöjd |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55158-A105 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55158-A105 |
|---|
| GTIN | 7612914069092 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55158-A105 |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | Övrigt |
| Styrsignal | 3-punkt |
| Energiförbrukning vid drift | 3,4 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Ja |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Typ av säkerhetsfunktion | Fjäder |
| Princip för säkerhetsinställning | NO - Normalt öppen |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | Ingen |
| Hjälpkontakter som tillval | Nej |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 30 s |
| Potentialfri omkopplingskontakt | Nej |
| Ställkraft | 400 N |
| Slaglängd | 5,5 mm |
| Självjusterande slaglängd | Ja |
| Med säkerhetsfunktion | Ja |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 3,4 VA |
| Tillåten relativ luftfuktighet | 95 - 95 % |
| Omgivningstemperatur | -5 - 55 °C |
| Höjd | 107 mm |
| Bredd | 151 mm |
| Djup | 80 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 160 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 86 | ||
| Vikt (kg) | 0,75 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5372497.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5372497.pdf |
|
|
