RSK-nr enhet: ST
Inlagd: 2015-08-15
RSK-nr enhet: ST

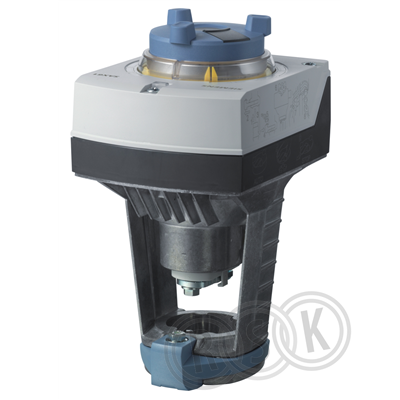

Elektromekaniskt ventilställdon (ventilmotor, reglermotor) för Siemens tryckoberoende (PICV) ventiler VPI46.40F9.5Q och VPI46.50F12Q. Direkt montering på ventiler utan lägesjusteringar. Handomställare med läges- och statusindikering (lysdiod). Utökade funktioner med hjälpkontakt, funktionsmodul. Matningsspänning AC 230 V, 3-läges styrsignal, Lyfthöjd 15 mm, Gångtid 30 s, Ställkraft 200N, Kapslingsklass IP54.
Elektromekaniskt ventilställdon (ventilmotor, reglermotor) för Siemens tryckoberoende (PICV) ventiler VPI46.40F9.5Q och VPI46.50F12Q. Direkt montering på ventiler utan lägesjusteringar. Handomställare med läges- och statusindikering (lysdiod). Utökade funktioner med hjälpkontakt, funktionsmodul. Matningsspänning AC 230 V, 3-läges styrsignal, Lyfthöjd 15 mm, Gångtid 30 s, Ställkraft 200N, Kapslingsklass IP54.
| RSK-nummer | 5354283 |
|---|---|
| Tillverkarens artikelnummer | S55150-A132 |
| GTIN | 7612914107206 |
| Produkt | Ställdon |
| Produktnamn | SAY31P03 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 230V AC |
| Funktion | elektromekaniskt ställdon |
| Utförande | 3-läges styrsignal |
|---|---|
| Färg | flerfärgad |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | IP54 |
| Övrig info | 30sek gångtid, 15mm lyfthöjd |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55150-A132 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55150-A132 |
|---|
| GTIN | 7612914107206 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55150-A132 |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | Övrigt |
| Styrsignal | 3-punkt |
| Energiförbrukning vid drift | 3,5 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Ja |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Princip för säkerhetsinställning | NO - Normalt öppen |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | Ingen |
| Hjälpkontakter som tillval | Ja |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 30 s |
| Potentialfri omkopplingskontakt | Nej |
| Ställkraft | 200 N |
| Slaglängd | 15 mm |
| Självjusterande slaglängd | Ja |
| Med säkerhetsfunktion | Nej |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 6 VA |
| Tillåten relativ luftfuktighet | 95 - 95 % |
| Omgivningstemperatur | 5 - 55 °C |
| Höjd | 124 mm |
| Bredd | 238 mm |
| Djup | 150 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Övrigt |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 255 | ||
| Bredd (mm) | 158 | ||
| Höjd (mm) | 127 | ||
| Vikt (kg) | 2,1 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5354283.pdf |
|---|---|
