RSK-nr enhet: ST
Inlagd: 2011-05-17
RSK-nr enhet: ST

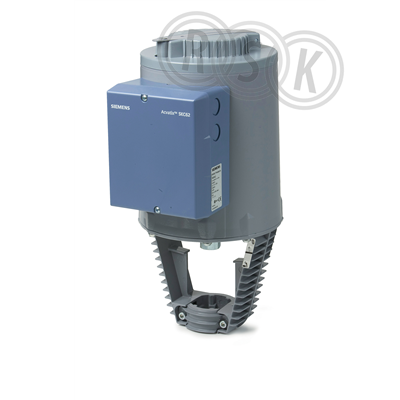

Elektrohydrauliskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler V..F31.., V..F32.., V..F40.., V..F41.., V..F42.., V..F53.., V..F61.. och V..F63.. med 40 mm lyfthöjd. Obs! passar ej sortimentens mindre ventiler med 20 mm lyfthöjd. Direkt montering på ventiler utan lägesjusteringar. Med handomställare och lägesindikering. Utökade funktioner med hjälpkontakt, spindelvärmare. Matningsspänning AC 24 V, Styrsignal DC 0...10 V / 4...20 mA / 0...1000 Ohm, utan snabbstängning, Lyfthöjd 40 mm, Gångtid 120 s, Ställkraft 2800N, Kapslingsklass IP54.
Elektrohydrauliskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler V..F31.., V..F32.., V..F40.., V..F41.., V..F42.., V..F53.., V..F61.. och V..F63.. med 40 mm lyfthöjd. Obs! passar ej sortimentens mindre ventiler med 20 mm lyfthöjd. Direkt montering på ventiler utan lägesjusteringar. Med handomställare och lägesindikering. Utökade funktioner med hjälpkontakt, spindelvärmare. Matningsspänning AC 24 V, Styrsignal DC 0...10 V / 4...20 mA / 0...1000 Ohm, utan snabbstängning, Lyfthöjd 40 mm, Gångtid 120 s, Ställkraft 2800N, Kapslingsklass IP54.
| RSK-nummer | 5353694 |
|---|---|
| Tillverkarens artikelnummer | BPZ:SKC60 |
| GTIN | 7612914018540 |
| Produkt | Ställdon |
| Produktnamn | SKC60 |
| Dimension | 40mm |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24V, styrsignal 0-10V |
| Funktion | 120 sekunders gångtid |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:SKC60 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:SKC60 |
|---|
| GTIN | 7612914018540 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:SKC60 |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | Övrigt |
| Styrsignal | 0-10V |
| Energiförbrukning vid drift | 13 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Transmission | Hydraulisk |
| Anslutning till avstängningsventil | Märkesbundet |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Princip för säkerhetsinställning | NO - Normalt öppen |
| Automatisk gångavkänning | Ja |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | 0-10V |
| Hjälpkontakter som tillval | Ja |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 120 s |
| Potentialfri omkopplingskontakt | Nej |
| Ställkraft | 2800 N |
| Slaglängd | 40 mm |
| Självjusterande slaglängd | Nej |
| Med säkerhetsfunktion | Nej |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 17 VA |
| Tillåten relativ luftfuktighet | 5 - 95 % |
| Omgivningstemperatur | -15 - 55 °C |
| Höjd | 375 mm |
| Bredd | 178 mm |
| Djup | 226 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Övrigt |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 420 | ||
| Bredd (mm) | 250 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 10,24 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353607.pdf |
|---|---|
