RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

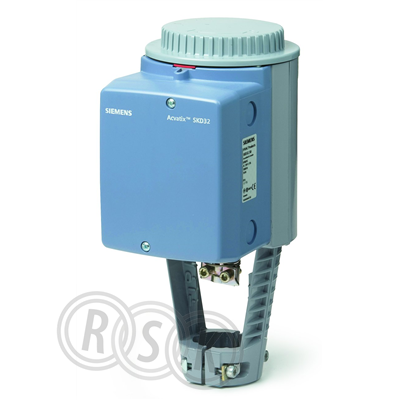

Elektrohydrauliskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler V..G41.., V..F31.., V..F32.., V..F40.., V..F41.., V..F42.., VVF52.., V..F53.., V..F61.., V..F63.. och Varishunt VFG36.. med 20 mm lyfthöjd. Obs! passar ej sortimentens stora ventiler med 40 mm lyfthöjd. För tappvarmvattensapplikationer används SKD.. med 30 s gångtid och snabbstängning. Direkt montering på ventiler utan lägesjusteringar. Med handomställare och lägesindikering. Utökade funktioner med hjälpkontakt, potentiometer, riktningsvändare, spindelvärmare. Matningsspänning AC 230 V, 3-läges styrsignal, utan snabbstängning, Lyfthöjd 20 mm, Gångtid 120 s, Ställkraft 1000N, Kapslingsklass IP54.
Elektrohydrauliskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler V..G41.., V..F31.., V..F32.., V..F40.., V..F41.., V..F42.., VVF52.., V..F53.., V..F61.., V..F63.. och Varishunt VFG36.. med 20 mm lyfthöjd. Obs! passar ej sortimentens stora ventiler med 40 mm lyfthöjd. För tappvarmvattensapplikationer används SKD.. med 30 s gångtid och snabbstängning. Direkt montering på ventiler utan lägesjusteringar. Med handomställare och lägesindikering. Utökade funktioner med hjälpkontakt, potentiometer, riktningsvändare, spindelvärmare. Matningsspänning AC 230 V, 3-läges styrsignal, utan snabbstängning, Lyfthöjd 20 mm, Gångtid 120 s, Ställkraft 1000N, Kapslingsklass IP54.
| RSK-nummer | 5353610 |
|---|---|
| Tillverkarens artikelnummer | BPZ:SKD32.50 |
| GTIN | 7612914005250 |
| Produkt | Ställdon |
| Produktnamn | SKD32.50 |
| Dimension | lyfthöjd 20mm |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 230V |
| Funktion | ventilställdon |
| Utförande | 3-läges, elektrohydruliskt |
|---|---|
| Färg | ljusblå |
| Ytbehandling | - |
| Material | aluminium |
| Standard | IP54 |
| Övrig info | 120 sekunders gångtid |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:SKD32.50 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:SKD32.50 |
|---|
| GTIN | 7612914005250 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:SKD32.50 |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | Övrigt |
| Styrsignal | 3-punkt |
| Energiförbrukning vid drift | 8 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Ja |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Transmission | Hydraulisk |
| Anslutning till avstängningsventil | Märkesbundet |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Princip för säkerhetsinställning | NO - Normalt öppen |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | Ingen |
| Hjälpkontakter som tillval | Ja |
| Slutkontakter | 1 |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 120 s |
| Potentialfri omkopplingskontakt | Nej |
| Ställkraft | 1000 N |
| Slaglängd | 20 mm |
| Självjusterande slaglängd | Nej |
| Med säkerhetsfunktion | Nej |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 11 VA |
| Tillåten relativ luftfuktighet | 5 - 95 % |
| Omgivningstemperatur | -15 - 50 °C |
| Höjd | 127 mm |
| Bredd | 300 mm |
| Djup | 169 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Övrigt |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 127 | ||
| Bredd (mm) | 163 | ||
| Höjd (mm) | 300 | ||
| Vikt (kg) | 3,4 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353603.pdf |
|---|---|
