RSK-nr enhet: ST

RSK-Nr: 537 25 06

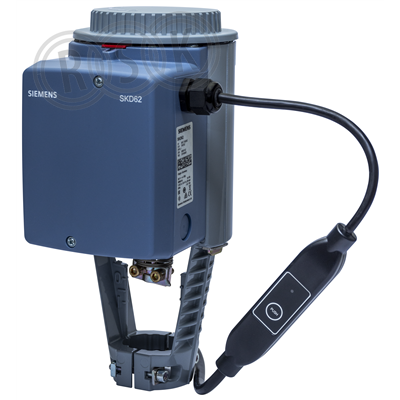

SKD62/MO

Ställdon

Inlagd: 2020-11-23

RSK-nr enhet: ST

Elektrohydrauliskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler V..G41.., V..F31.., V..F32.., V..F40.., V..F41.., V..F42.., VVF52.., V..F53.., V..F61.., V..F63.. och Varishunt VFG36.. med 20 mm lyfthöjd. Obs! passar ej sortimentens stora ventiler med 40 mm lyfthöjd. Lämplig för tappvarmvattensapplikationer. Direkt montering på ventiler utan lägesjusteringar. Med handomställare och lägesindikering. Utökade funktioner med hjälpkontakt, riktningsvändare, spindelvärmare.

  • •  Matningsspänning AC 24 V
  • •  Styrsignal Modbus RTU
  • •  Snabbstängning
  • •  Lyfthöjd 20 mm
  • •  Gångtid öppna 30 s, stäng 15 s
  • •  Ställkraft 1000N
  • •  Kapslingsklass IP54

Visa mer

Elektrohydrauliskt ventilställdon (ventilmotor, reglermotor) för Siemens ventiler V..G41.., V..F31.., V..F32.., V..F40.., V..F41.., V..F42.., VVF52.., V..F53.., V..F61.., V..F63.. och Varishunt VFG36.. med 20 mm lyfthöjd. Obs! passar ej sortimentens stora ventiler med 40 mm lyfthöjd. Lämplig för tappvarmvattensapplikationer. Direkt montering på ventiler utan lägesjusteringar. Med handomställare och lägesindikering. Utökade funktioner med hjälpkontakt, riktningsvändare, spindelvärmare.

  • •  Matningsspänning AC 24 V
  • •  Styrsignal Modbus RTU
  • •  Snabbstängning
  • •  Lyfthöjd 20 mm
  • •  Gångtid öppna 30 s, stäng 15 s
  • •  Ställkraft 1000N
  • •  Kapslingsklass IP54

Märkningar

CE

Dokument

Översikt
RSK-nummer5372506
Tillverkarens artikelnummerS55195-A129
GTIN4047625009359
ProduktStälldon
ProduktnamnSKD62/MO
Dimensionlyfthöjd 20mm
Storlek-
Tryck/Flöde/Temp-
Effekt/EldataAC 24 V, 14 VA / 10 W
Funktionventilställdon
Utförandeelektrohydrauliskt
Färgljusblå
Ytbehandling-
Material aluminium/plast
StandardIP54
Övrig infogångtid öppna/stäng: 30/15 s
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55195-A129
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55195-A129
GTIN 4047625009359
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55195-A129
Produktegenskaper

Produktegenskaper

Matningsspänning Övrigt
Styrsignal 0-10V
Med direktmontage toppfläns (ISO 5211) Nej
Återgång vid nollspänning Nej
Automatisk gångavkänning Nej
Lägesrapportering 0-10V
Inställbart arbetsområde Nej
Lämplig för manuell drift Nej
Ställkraft 1000 N
Slaglängd 20 mm
Självjusterande slaglängd Nej
Kapslingsklass (IP) IP54
Max. ingång elektrisk effekt 14 VA
Omgivningstemperatur -15 - 50 °C
Höjd 300 mm
Bredd 127 mm
Djup 169 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 200
Bredd (mm) 217
Höjd (mm) 342
Vikt (kg) 4,25
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353603.pdf
Projektering

Projektering

Logga in för att visa mer.
RSK-nummer5372506
Tillverkarens artikelnummerS55195-A129
GTIN4047625009359
ProduktStälldon
ProduktnamnSKD62/MO
Dimensionlyfthöjd 20mm
Storlek-
Tryck/Flöde/Temp-
Effekt/EldataAC 24 V, 14 VA / 10 W
Funktionventilställdon
Utförandeelektrohydrauliskt
Färgljusblå
Ytbehandling-
Material aluminium/plast
StandardIP54
Övrig infogångtid öppna/stäng: 30/15 s
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55195-A129
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55195-A129
GTIN 4047625009359
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55195-A129

Produktegenskaper

Matningsspänning Övrigt
Styrsignal 0-10V
Med direktmontage toppfläns (ISO 5211) Nej
Återgång vid nollspänning Nej
Automatisk gångavkänning Nej
Lägesrapportering 0-10V
Inställbart arbetsområde Nej
Lämplig för manuell drift Nej
Ställkraft 1000 N
Slaglängd 20 mm
Självjusterande slaglängd Nej
Kapslingsklass (IP) IP54
Max. ingång elektrisk effekt 14 VA
Omgivningstemperatur -15 - 50 °C
Höjd 300 mm
Bredd 127 mm
Djup 169 mm

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 200
Bredd (mm) 217
Höjd (mm) 342
Vikt (kg) 4,25

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353603.pdf

Projektering

Logga in för att visa mer.
