RSK-nr enhet: ST
Inlagd: 2022-10-06
RSK-nr enhet: ST

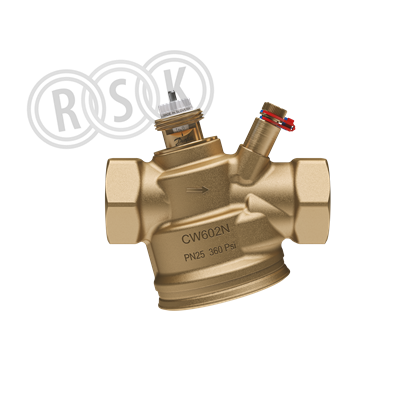

Automatisk flödesbegränsare med inv gänga Rp 1 1/4", med mätnipplar. Inställningsområde 360 - 3600 l/h. Medietemp -10 - +95° C. AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning.Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.
Automatisk flödesbegränsare med inv gänga Rp 1 1/4", med mätnipplar. Inställningsområde 360 - 3600 l/h. Medietemp -10 - +95° C. AB-QM är en tryckavlastad reglerventil som kan bestyckas med ett ställdon och fungera som en reglerventil med inbyggd flödesbegränsning.Ventilen är extremt kompakt och är perfekt för moderna värme- och kylsystem. Inställning av önskat flöde är mycket lätt och utföres utan verktyg. Genom en inbyggd regulator bibehåller ventilen ett konstant differenstryck över käglan, och är därmed oberoende av tryckförändringar ute i systemet.
| RSK-nummer | 5356149 |
|---|---|
| Tillverkarens artikelnummer | 003Z8307 |
| GTIN | 5715162441596 |
| Produkt | Styrventil |
| Produktnamn | AB-QM 4.0 DN32 |
| Dimension | Rp32 |
| Storlek | DN32 |
| Tryck/Flöde/Temp | PN25 |
| Effekt/Eldata | tryckområde 20-600kPa |
| Funktion | 3600 l/h |
| Utförande | med mätnipplar |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | PIBCV |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z8307 |
|---|
| GTIN | 5715162441596 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 32 |
| Anslutningar | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 25 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 0,36 - 3,6 m³/h |
| Förinställt flödesvolym | Med slagbegränsning |
| Min. differenstryck | 20 kPa |
| Max. tryckdifferens | 600 kPa |
| Anslutning reglerenhet | M30x1,5 |
| Ventilkarakteristik | Linjär |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 4 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | -10 - 95 °C |
| Längd | 130 mm |
| Bygglängd | 130 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5715162441596 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 194 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 133 | ||
| Vikt (kg) | 1,857 | ||
Mellan |
|||
| Antal i FP | 6 | ||
| GTIN FP | 5715162457160 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5715162441596 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 6 | ||
| Djup (mm) | 398 | ||
| Bredd (mm) | 285 | ||
| Höjd (mm) | 210 | ||
| Vikt (kg) | 11,48 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5356149.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5356149.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_22_5356149.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_5356149.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_22_5356149.pdf |
