Avaktiverad 2026-04-07
RSK-nr enhet: ST
Inlagd: 2019-06-26
RSK-nr enhet: ST

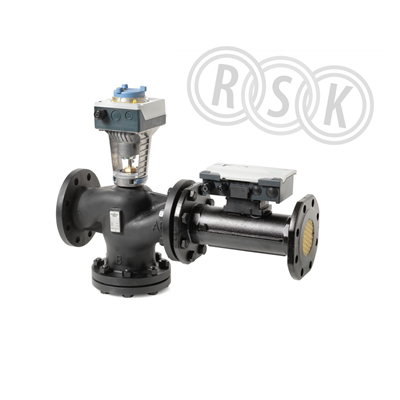

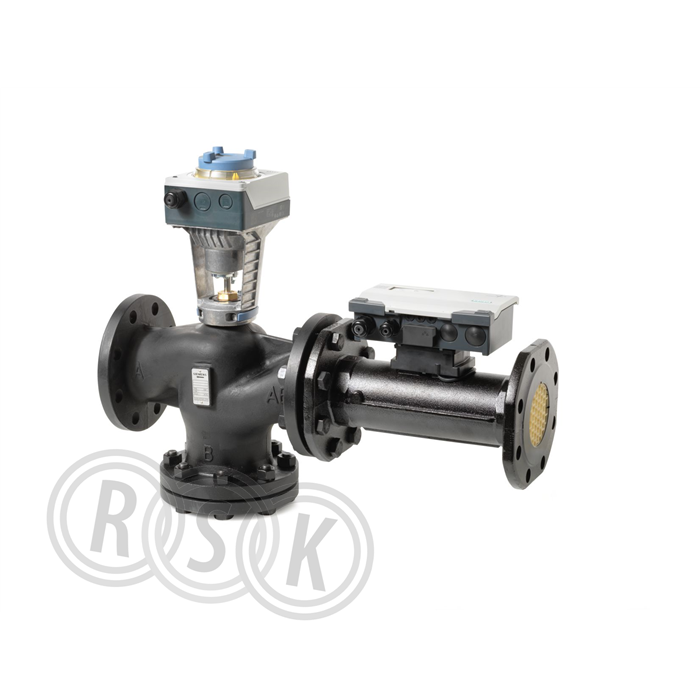

Intelligent 2-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 4 applikationstyper: Dynamisk styrventil, Differenstryckregulator, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EVF4U20E065 har inställbart volymflöde 10...30 m3/h (2,78...8,33 l/s). Egenskaper för EVF4U20..:
Intelligent 2-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 4 applikationstyper: Dynamisk styrventil, Differenstryckregulator, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EVF4U20E065 har inställbart volymflöde 10...30 m3/h (2,78...8,33 l/s). Egenskaper för EVF4U20..:
| RSK-nummer | 5356119 |
|---|---|
| Tillverkarens artikelnummer | S55300-M106 |
| GTIN | 4047625006822 |
| Produkt | Styrventil |
| Produktnamn | EVF4U20E065 |
| Dimension | fläns 184 mm (DN65) |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | 2-vägs kombiventil (e-PICV) |
| Utförande | med flänsanslutning |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | EN-GJL-250 / C770S |
| Standard | - |
| Övrig info | volymflöde 10-30 m3/h |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55300-M106 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55300-M106 |
|---|
| GTIN | 4047625006822 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55300-M106 |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 65 |
| Utvändig rördiameter | 65 mm |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Volymflödeshastighet | 10 - 30 m³/h |
| Förinställt flödesvolym | Utan slagbegränsning |
| Min. differenstryck | 30 kPa |
| Max. tryckdifferens | 600 kPa |
| Typ av tryckkompensation | Elektronisk |
| Slaglängd | 20 mm |
| Med mätnippel | Nej |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Nej |
| Längd | 591 mm |
| Bygglängd | 591 mm |
| Höjd | 490 mm |
| Inställningsmetod via NFC (Near Field Communication) | Nej |
| Inställningsmetod direkt på produkt | Nej |
| Inställningsmetod via manuellt programmeringsverktyg | Ja |
| Inställningsmetod via PC-verktyg | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 800 | ||
| Bredd (mm) | 600 | ||
| Höjd (mm) | 720 | ||
| Vikt (kg) | 44,7 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5356119.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356112.pdf |
