RSK-nr enhet: ST

RSK-Nr: 535 62 89

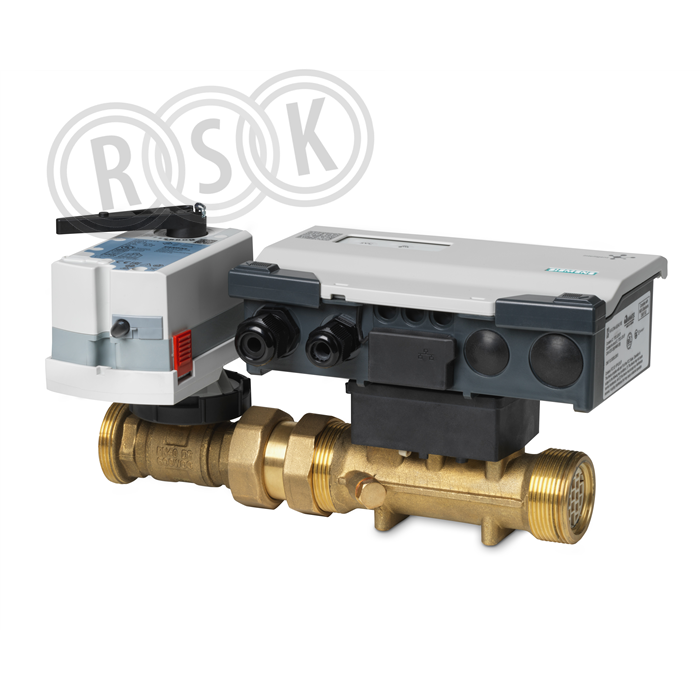

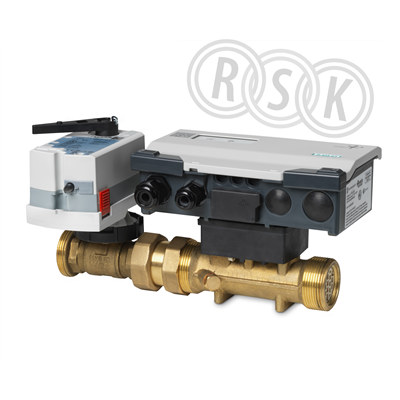

EVG4U10A050

Styrventil

Inlagd: 2026-03-31

RSK-nr enhet: ST

Intelligent 2-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 4 applikationstyper: Dynamisk styrventil, Differenstryckregulator, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EVG4U10E050 har inställbart volymflöde 6...18 m3/h (1,67...5 l/s). Egenskaper för EVG4U10..:

  • •  Volymflöde 0,5…18 m3/h (0,14…5 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med gängade anslutningar enl. ISO 228/1

Visa mer

Intelligent 2-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 4 applikationstyper: Dynamisk styrventil, Differenstryckregulator, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EVG4U10E050 har inställbart volymflöde 6...18 m3/h (1,67...5 l/s). Egenskaper för EVG4U10..:

  • •  Volymflöde 0,5…18 m3/h (0,14…5 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med gängade anslutningar enl. ISO 228/1

Märkningar

CE

Dokument

Översikt
RSK-nummer5356289
Tillverkarens artikelnummerS55300-M137
GTIN4047625034443
ProduktStyrventil
ProduktnamnEVG4U10A050
DimensionG 2 3/4" (DN50)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktion2-vägs kombiventil (e-PICV)
Utförandemed utvändig gänga
Färgmässing
Ytbehandling-
Material AZH-mässing
Standard-
Övrig infovolymflöde 6-18 m3/h
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/App/Main?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M137
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55300-M137
GTIN 4047625034443
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/App/Main?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M137
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Övrigt
Dimension (Nominell diameter) DN 50
Utvändig rördiameter 50 mm
Anslutningar Utvändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 16
Volymflödeshastighet 6 - 18 m³/h
Förinställt flödesvolym Utan slagbegränsning
Min. differenstryck 38 kPa
Max. tryckdifferens 600 kPa
Typ av tryckkompensation Elektronisk
Med mätnippel Nej
Med påfyllnings- och avtappningssventil Nej
Lämplig för vätskor Ja
Lämplig för glykol Nej
Längd 350 mm
Bygglängd 350 mm
Höjd 203 mm
Inställningsmetod via NFC (Near Field Communication) Nej
Inställningsmetod direkt på produkt Nej
Inställningsmetod via manuellt programmeringsverktyg Ja
Inställningsmetod via PC-verktyg Ja
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 495
Bredd (mm) 265
Höjd (mm) 285
Vikt (kg) 8,26
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5356289.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356289.pdf
